微观界面可视化！一文读懂水滴角测试仪检测原理与判定标准

来源：普乐斯浏览：次发布日期：2026-07-17 09:05【大中小】

文章导读：在精密制造、半导体封装、光学摄像模组、新材料涂层行业，产品良率问题90%都来自肉眼看不见的微观界面污染与表面能不足。脱模剂残留、微油污、氧化层、粉尘污染、基材惰性，都会导致粘接脱落、镀膜起皮、点胶缩边、防水失效。

在精密制造、半导体封装、光学摄像模组、新材料涂层行业，产品良率问题90%都来自肉眼看不见的微观界面污染与表面能不足。脱模剂残留、微油污、氧化层、粉尘污染、基材惰性，都会导致粘接脱落、镀膜起皮、点胶缩边、防水失效。而水滴角测试仪（接触角检测仪），是目前行业判定材料表面洁净度、润湿性、活化效果的通用金标准设备。

很多工厂只知道“测水滴角”，但不清楚数值代表什么、怎么判定合格、数据如何指导工艺优化。本篇完整拆解水滴角测试底层原理、判定逻辑与行业通用标准。

一、什么是水滴角（接触角）？

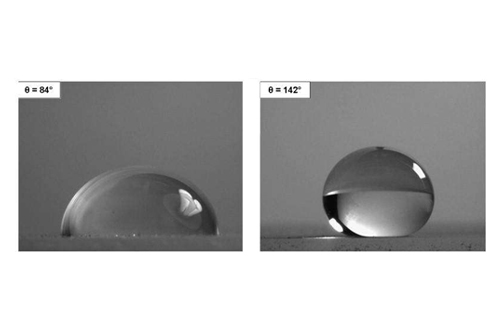

将标准微量去离子水滴落在平整固体表面，液滴稳定后，气、液、固三相交汇点形成的夹角，即为水滴接触角。它是材料表面自由能、洁净度、微观粗糙度、化学官能团的综合宏观数据体现，肉眼无法观察，仪器精准量化。

二、核心判定标准（全行业通用）

1、水滴角＞90°：疏水/低表面能（惰性难粘）

水珠呈圆润球状、不铺展、易滚落。代表材料表面惰性强、有油污、脱模剂、污染物残留，胶水、油墨、镀膜浸润性差，极易出现点胶缩边、粘接分层、涂层脱落。

2、水滴角＜90°：亲水/高表面能（易粘接）

水珠快速铺展、润湿均匀。代表表面洁净、活化充分、极性基团丰富，粘接、点胶、镀膜附着力优异。数值越小，润湿性越好，界面结合越稳定。

3、临界标准：60°–90°区间

属于临界状态，表面局部污染、活化不均，批次波动大，可靠性测试极易失效，属于工艺不合格区间。

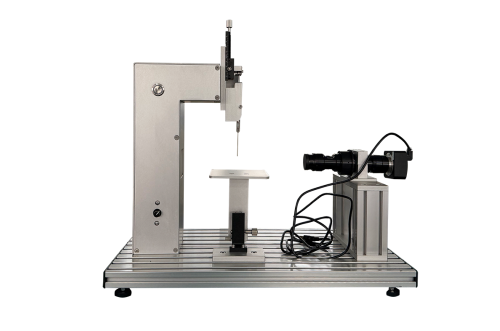

三、水滴角测试仪工作原理

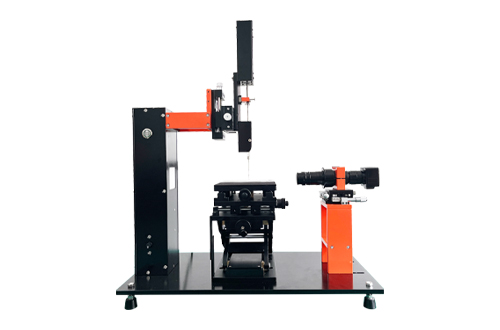

设备由高精度滴定系统、高清光学成像系统、智能算法分析软件、精密位移平台四部分组成：

1、精准滴定：定量释放标准化微量液滴，杜绝人为滴量误差；

2、高速成像：高清镜头捕捉液滴静态轮廓，无畸变、无光影干扰；

3、智能拟合：通过Young-Laplace算法、圆拟合、切线法多重计算，自动识别基线、左右角度、平均角度；

4、数据输出：自动生成报告、留存数据、可追溯，适配品质体系审核。

四、为什么工业生产必须测水滴角？

肉眼看：产品干净、无油污、无粉尘；

数据看：表面能偏低、微观污染残留、活化不达标。

水滴角测试的核心价值：把微观界面问题量化成数据，提前拦截批量不良，避免组装、老化、冷热冲击后大规模失效。
