扇出封装良率瓶颈怎么破？等离子表面处理工艺根治Fan-Out溢胶残留与植球虚焊缺陷
文章导读：随着消费电子、AI芯片、高频通讯芯片轻薄化、小型化发展，Fan‑Out扇出型封装凭借无基板、超薄、高集成、多扇出布线的优势，成为高端芯片先进封装的主流路线。相较于传统BGA、QFN封装，Fan‑Out重构晶圆制程更复杂、结构更精密、工艺容错率更低，对表面洁净度、界面一致性、薄膜附着力要求达到纳米级别。
随着消费电子、AI芯片、高频通讯芯片轻薄化、小型化发展，Fan‑Out扇出型封装凭借无基板、超薄、高集成、多扇出布线的优势，成为高端芯片先进封装的主流路线。相较于传统BGA、QFN封装，Fan‑Out重构晶圆制程更复杂、结构更精密、工艺容错率更低，对表面洁净度、界面一致性、薄膜附着力要求达到纳米级别。很多先进封测厂在量产中普遍遇到：重构晶圆塑封后良率波动大、RDL重布线镀层起皮断线、植球回流空洞率偏高、冷热冲击测试失效等疑难良率问题。
很多工程师排查设备、材料、参数无果，问题根源其实来自塑封界面微观残留污染。Fan‑Out制程中，晶圆重构、塑封压合阶段，环氧塑封料极易产生微量溢胶、胶渣飞溅，同时模具脱模剂、制程油污、环境微粉尘会附着在重构晶圆表面。这类污染物厚度仅有几十纳米，肉眼完全无法识别，传统水洗、超声波清洗无法彻底清除，且容易造成超薄重构晶圆吸水、基材微损伤、胶层溶胀，引发二次不良。
残留的溢胶残渣与有机污染物，会直接破坏后续制程界面稳定性：RDL重布线镀膜时，金属层与基材结合不紧密，出现局部起皮、分层、线路断线；微凸点、BGA植球工序中，焊锡浸润性变差，回流焊后产生大量微小空洞，导致导通阻抗异常、散热不均，在后续高低温循环、功率冲击测试中出现批量失效，严重制约Fan‑Out封装稳定量产。

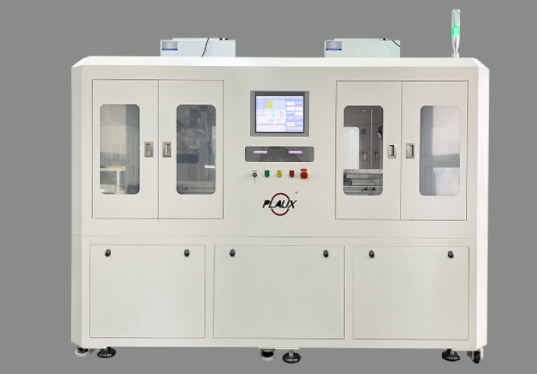

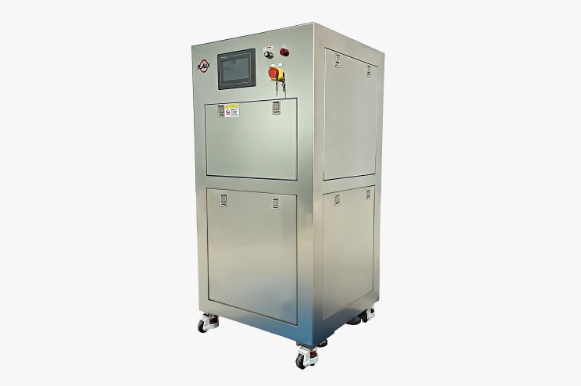

真空低温等离子预处理工艺，是目前Fan‑Out扇出封装量产中唯一适配超薄重构晶圆的干式精密解决方案。设备在密闭真空环境下，通过精准配比工艺气体，产生均匀高能活性粒子，仅作用于晶圆表层纳米区域，不腐蚀、不泡水、不损伤精密线路，可高效氧化分解塑封溢胶残留、脱模剂、有机油污与微颗粒杂质，实现重构晶圆表面分子级超净清洗。
同时等离子可均匀激活基材表面，提升表面润湿性与表面能，让后续绝缘层沉积、金属薄膜镀膜、重布线成型附着更牢固、更均匀，彻底解决RDL镀层起皮、线路脱落问题。在植球预处理环节，可优化焊盘界面状态，大幅提升焊锡铺展性，降低植球空洞率，让焊点结构致密饱满，极大提升封装结构的力学稳定性与电气可靠性。
落地应用价值
国内多家先进封测企业导入等离子Fan‑Out专用预处理工艺后，重构晶圆表面洁净度一致性大幅提升，RDL重布线断线、起皮不良率下降90%以上；BGA植球空洞率稳定控制在行业超低标准，产品一次性通过高低温冲击、温度循环、老化可靠性测试。整套工艺可无缝对接全自动重构封装产线，无需改流程、不影响节拍，有效降低重工报废成本，助力国产Fan‑Out先进封装规模化、高良率量产。
结语
先进封装的良率竞争，本质是微观界面工艺的竞争。等离子干式精密处理，精准解决扇出封装溢胶残留、布线不良、植球失效三大核心痛点，为高端芯片先进封装提质增效保驾护航。
