干式精密制程！等离子表面处理在半导体行业的六大核心优势
文章导读：对比传统湿法清洗、化学处理、打磨活化等工艺，低温等离子表面处理凭借干式、低损伤、高可控的特性，成为半导体精密制造的主流工艺方案，多项核心优势适配纳米级制程与先进封装需求。

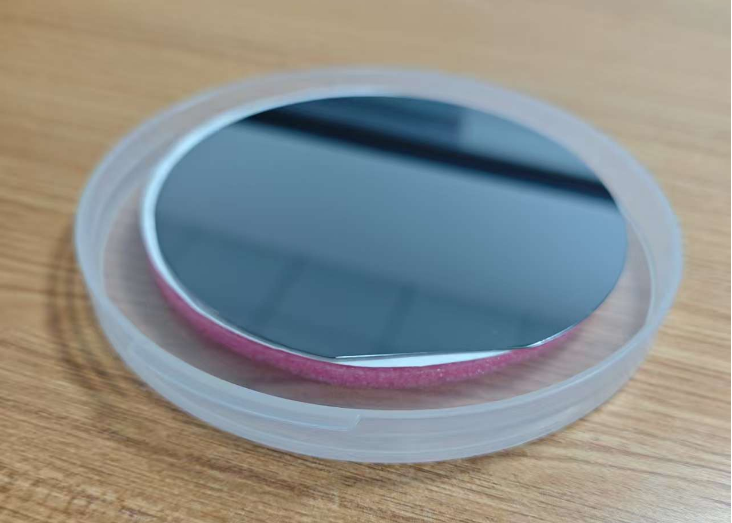

在晶圆制造、芯片封装、先进载板加工全链条中，表面处理工艺直接决定芯片良率、电气性能与长期可靠性。对比传统湿法清洗、化学处理、打磨活化等工艺，低温等离子表面处理凭借干式、低损伤、高可控的特性，成为半导体精密制造的主流工艺方案，多项核心优势适配纳米级制程与先进封装需求。
一、纯干式工艺，无化学残留，规避污染风险
传统湿法清洗需要使用酸碱溶剂、清洗剂、去离子水，处理后容易出现离子残留、水渍水印、溶剂析出等问题，微量残留会引发漏电、腐蚀、界面分层，对半导体器件造成隐性失效风险；同时产生大量废水、危废，配套污水处理成本高。
等离子依靠工艺气体电离形成活性粒子完成清洗与改性，全程不添加任何液态化学试剂，反应产物大多为气态，可通过真空系统直接抽出，无废液、无残留、无二次污染。完全适配无尘车间管控标准，满足车规、工业级等高可靠半导体器件的生产规范，同时契合绿色工厂、低碳制造的发展方向，降低环保运维投入。
二、可处理高深宽比微孔、盲孔、复杂微结构，实现全域无死角加工
随着先进封装、TSV 硅通孔、高阶 IC 载板、MEMS 器件普及，产品内部存在大量微小通孔、盲孔、深沟槽、多层堆叠缝隙。湿法清洗受液体表面张力限制，液体难以浸润狭小微孔深处，杂质极易藏匿在结构内部，无法彻底清除。
等离子的离子、自由基以气态形式扩散渗透，不受结构形状约束，能够深入微米、纳米级微细孔隙、缝隙、腔体内部，实现 360° 均匀处理，有效去除孔内胶渣、光刻胶残渣、有机污染物，解决传统工艺的处理盲区，保障微细互联结构的加工品质。
三、低温低损伤加工，保护超薄介质、精密敏感器件
半导体器件包含超薄栅氧层、金属布线、薄膜涂层、脆弱 MEMS 悬臂结构、微型焊球，很多材料不耐高温、不耐酸碱腐蚀。高温工艺、强化学清洗容易造成薄膜腐蚀、材料形变、线路损伤，直接导致芯片报废。
等离子处理整体处于室温环境，离子能量可精准调控，属于表层纳米级改性工艺，仅作用于材料表面几十至几百纳米薄层，不会改变基材本体的力学、电学特性，不破坏原有薄膜、线路与精密结构，适配 7nm 以下先进制程、第三代半导体晶圆、倒装微凸点等高精度场景。
四、工艺参数高度可控，批次一致性强，满足可追溯管理
半导体行业对制程稳定性要求严苛，人工擦拭、打磨、电晕等传统工艺依赖操作人员经验，不同批次处理效果波动大，难以标准化管控。

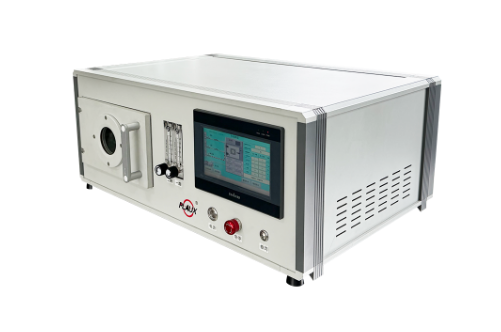

等离子设备可固化真空度、射频功率、气体配比、处理时长等全套工艺参数，整套流程自动化运行，每一片晶圆、每一颗芯片的处理条件保持统一，大幅降低批次良率差异。设备可对接 MES 生产管理系统，自动记录生产日志，数据长期留存、不可篡改，完美应对半导体行业验厂、产品注册、飞行检查的溯源要求。
五、兼顾清洗、活化、改性多重功能，适配多工序需求
等离子工艺具备多功能特性，一套设备可通过切换工艺气体，实现不同工艺目的：采用氧气等离子完成光刻胶灰化、有机物污染物去除；惰性氩气等离子实现物理轰击精细清洗；搭配反应气体完成表面活化，植入极性官能团，提升粘接、塑封、底部填充、晶圆键合的界面结合力。
在前道晶圆键合、去光阻，后道引线键合预处理、塑封前活化、倒装除助焊剂残渣等不同工序中灵活应用，替代多套传统处理设备，精简产线布局，降低产线设备投入。
六、易于集成自动化产线，提升量产效率

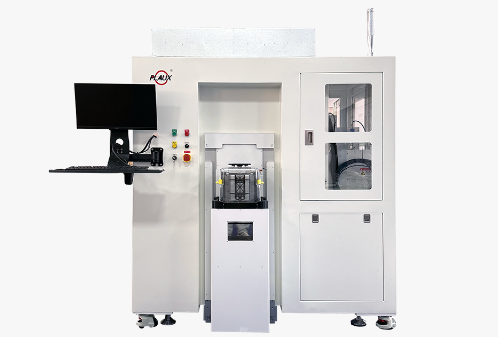

现代半导体工厂以全自动流水线生产为主，湿法清洗往往配套复杂的水洗、烘干、传片机构，占地大、工序链路长。等离子腔体可搭配自动上下料、机械手传片，集成到晶圆切割、固晶、键合、基板加工自动化产线中，实现连续化在线处理。
工艺流程简短，无需长时间浸泡、烘干等待，缩短单片产品加工周期，适合大批量、连续化量产，助力封装厂、晶圆厂提升整体产能。
结语
从硅基晶圆到第三代半导体功率器件，从传统封装到 Chiplet 3D 堆叠先进封装，等离子表面处理的工艺优势持续放大。它解决了传统湿法工艺残留、损伤、处理盲区等痛点，兼顾精密性、稳定性与合规性，是半导体产业向着更小制程、更高集成度发展不可或缺的基础精密工艺。
