800G/1.6T 高速光模块标配！一文看懂全零部件等离子处理作用与工艺标准
文章导读：随着算力中心、AI 服务器对高速光模块需求爆发，100G→400G→800G→1.6T 迭代升级，光路耦合损耗、键合虚焊、透镜偏移、封装漏气、长期老化光功率漂移成为行业共性量产痛点。
随着算力中心、AI 服务器对高速光模块需求爆发，100G→400G→800G→1.6T 迭代升级，光路耦合损耗、键合虚焊、透镜偏移、封装漏气、长期老化光功率漂移成为行业共性量产痛点。传统酒精擦拭、压缩空气吹扫、湿法清洗无法清除亚微米级有机污染、表层氧化与微孔藏尘，真空 / 在线微波等离子干式低温清洗成为光模块全制程前置刚需工艺，覆盖从光芯片、光学元件、基板、壳体到光纤阵列全部零配件。

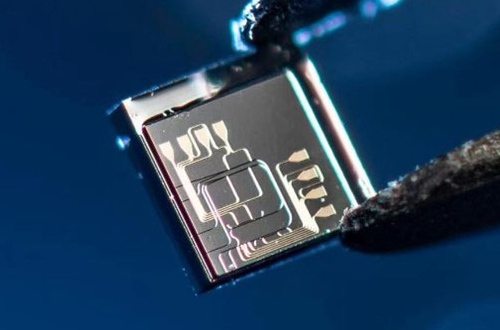

一、有源光芯片（VCSEL/DFB/EML/PD 探测器、硅光 / CPO 芯片）
使用工位：固晶银胶粘接前、金线 / 铝线键合前、微凸点倒装焊前
表面污染物：光刻胶残胶、研磨抛光微粉、助焊剂残留、金属表层氧化、切割有机杂质
等离子处理效果
氧气等离子氧化分解有机残留，氩氢混合气温和还原去除焊盘薄层氧化，全程低温≤45℃，不损伤光敏发光面、波导微结构；
提升银胶、绝缘底填胶浸润铺展，芯片粘接剪切强度提升 35% 以上，杜绝高温老化脱晶；
金线键合拉力提升 40%，虚焊、脱键、接触电阻漂移不良下降 55%，优化高速信号眼图完整性；
CPO 共封装、TSV/RDL 重布线微孔清洗，去除孔内电镀残渣，降低互联电阻，耦合效率提升 8%-12%。
二、TOSA/ROSA 光学元件：透镜、滤光片、棱镜、玻璃基板
使用工位：AR/AF 镀膜前、透镜有源 / 无源耦合点胶前
行业痛点：镜片表面微量油污、抛光粉尘造成镀膜针孔、膜层脱落；UV 胶浸润不足，冷热循环透镜微位移、光功率大幅衰减。
处理价值
纳米级干式超净，清除亚微米粉尘，降低插入损耗、稳定回波损耗，光路传输一致性大幅提升；
活化玻璃表面，提升镀膜附着力与 UV 密封胶浸润性，胶水无缩边、无气泡，高低温 1000 小时老化无偏移；
适配微小透镜、微型隔离器、AWG 无源光学器件，无液体水印、无膜层腐蚀风险。
三、TO-CAN 管座 / 管帽、金属壳体、Box 封装底座
工位：芯片贴装前、密封灌封前、外壳封胶前
污染物：冲压机油污、金属氧化层、脱模剂、环境浮尘
氩氧混合等离子同步除油、去氧化，提升焊料浸润性，杜绝管座芯片焊接空洞；
壳体密封槽活化，环氧密封胶与金属结合紧密，模组气密性达标，阻挡水汽、粉尘侵入腔体，避免光路腐蚀；
批量腔体全域均匀处理，缝隙、凹槽无清洁死角，适配大批量 TO 封装流水线。
四、陶瓷基板 DBC、陶瓷插芯、FA 光纤阵列 V 槽
工位：基板贴装前、光纤研磨后、耦合组装前
DBC 陶瓷基板：清除表面有机杂质、铜层氧化，优化芯片散热界面，降低模组大功率温升；
MPO/MTP 陶瓷插芯：去除端面研磨粉、油污，光纤对接插入损耗超标不良大幅减少，插拔稳定性提升；
FA 光纤阵列 V 型槽：深入微小沟槽清洁粉尘，光纤粘接牢固，阵列耦合角度偏差控制在 ±0.3° 以内。
五、PCB 高速载板、FPC 柔性排线、金手指焊盘
工位：SMT 贴片前、绑定 COB 封装前
清除阻焊残渣、助焊剂残留、板面脱模剂，锡膏浸润均匀，焊接空洞不良降低；
FPC 金手指温和去氧化，COF 绑定强度提升，高速信号传输无接触闪断；
COB 封装 PCB 板面活化，VCSEL 透镜耦合胶水附着力稳定，解决长期热应力分层。
六、塑胶结构件：LCP 透镜支架、PEEK 光纤基座、密封垫片
光模块塑胶件均为低表面能惰性材料，直接点胶极易缩边、分层。氧气等离子引入羟基极性基团，水滴角降至 40° 以内，密封胶、固定胶完全铺展，杜绝模组进水、漏光失效。
配套设备选型区分
真空微波等离子（优先高端 800G/1.6T/CPO）：无金属电极、零溅射污染、超低离子轰击，完美保护光芯片、光学镜片，适配离线批量与在线自动化轨道产线；
真空射频等离子：通用 TO/COB 中低速量产，性价比高，满足常规 400G 及以下模块；
在线常压等离子：仅适合外壳、塑胶支架等非光学平面结构件流水线预处理，不可用于芯片、透镜核心光学元件。
总结
高速光模块良率瓶颈大多来自微观界面污染，等离子预处理是突破耦合损耗、键合不良、密封失效的核心工艺。我们可提供真空微波 / 射频等离子全套设备、在线自动化轨道机型，配套水滴角检测整套工艺方案，支持免费样品测试、产线工艺调试、定制适配 TO/COB/CPO 封装产线，欢迎光器件工厂对接咨询！
