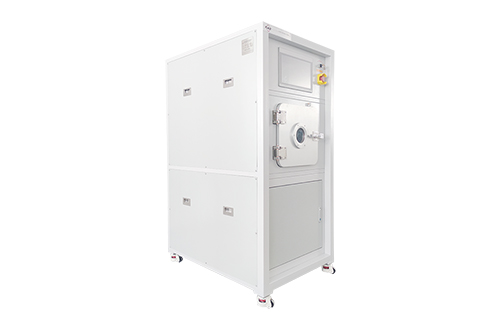

等离子去胶机介绍
文章导读：等离子去胶机是一种利用等离子体技术进行表面清洗和去胶的设备，广泛应用于材料科学、电子与通信技术等领域。其主要功能是通过气体放电产生等离子体，这些高能粒子能够解离化学键、改变分子结构，从而有效去除材料表面的污染物、有机物等杂质。
等离子去胶机是一种利用等离子体技术进行表面清洗和去胶的设备，广泛应用于材料科学、电子与通信技术等领域。其主要功能是通过气体放电产生等离子体，这些高能粒子能够解离化学键、改变分子结构，从而有效去除材料表面的污染物、有机物等杂质。
工作原理

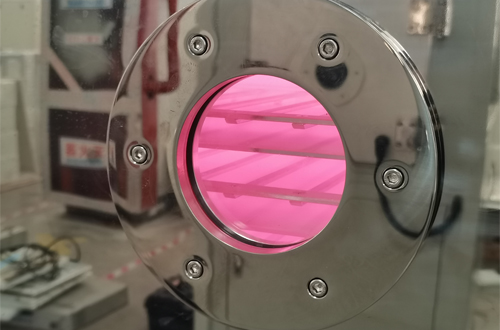

等离子去胶机通过射频电源产生高频电磁场，使气体分子电离形成等离子体。这些等离子体中含有大量高能电子、离子和自由基等活性粒子，能够与材料表面的污染物发生化学反应，将其分解成小分子并去除。
应用领域
等离子去胶机在多个领域有广泛应用，包括：
半导体行业：用于去除硅片表面的残胶和污染物，提高芯片制造的质量和可靠性。
光电子行业：用于去除光电子器件表面的有机物和杂质，确保器件性能。
液晶显示器制造：用于清理液晶屏表面的残留物，提高显示效果。
材料科学研究：用于去除材料表面的保护膜和污染物，便于进一步研究和应用。
优势特点
干法去胶：整个处理过程在干燥环境下进行，处理完成后可直接进入下一道工序。
处理速度快：整个处理过程只需几秒到几十秒，具体时间根据需求及工艺决定。
低温处理：处理过程中温度较低，不会对产品本身造成损坏。
环保：相比湿式处理，等离子去胶避免了化学药剂的废弃物处理，更加环保。
安全无害：处理过程不产生污染，不会对人体造成伤害。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
等离子去胶机通过射频电源产生高频电磁场，使气体分子电离形成等离子体。这些等离子体中含有大量高能电子、离子和自由基等活性粒子，能够与材料表面的污染物发生化学反应，将其分解成小分子并去除。
应用领域
等离子去胶机在多个领域有广泛应用，包括：
半导体行业：用于去除硅片表面的残胶和污染物，提高芯片制造的质量和可靠性。
光电子行业：用于去除光电子器件表面的有机物和杂质，确保器件性能。
液晶显示器制造：用于清理液晶屏表面的残留物，提高显示效果。
材料科学研究：用于去除材料表面的保护膜和污染物，便于进一步研究和应用。
干法去胶：整个处理过程在干燥环境下进行，处理完成后可直接进入下一道工序。
处理速度快：整个处理过程只需几秒到几十秒，具体时间根据需求及工艺决定。
低温处理：处理过程中温度较低，不会对产品本身造成损坏。
环保：相比湿式处理，等离子去胶避免了化学药剂的废弃物处理，更加环保。
安全无害：处理过程不产生污染，不会对人体造成伤害。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
