光芯片粘接虚焊、脱晶、键合拉力不足?等离子预处理解决方案
文章导读:光芯片、陶瓷基板、PCB 载板是光模块核心有源载体,固晶、引线键合属于封装最关键工序。工件表面微量氧化、有机残渣,是虚焊、脱晶、接触电阻漂移、高速信号劣化的主要诱因,等离子清洗成为行业标配前置工艺。
光芯片、陶瓷基板、PCB 载板是光模块核心有源载体,固晶、引线键合属于封装最关键工序。工件表面微量氧化、有机残渣,是虚焊、脱晶、接触电阻漂移、高速信号劣化的主要诱因,等离子清洗成为行业标配前置工艺。

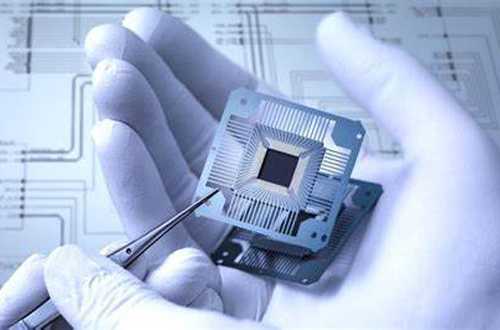

1、各类光芯片(VCSEL / DFB / EML / PD / 硅光芯片)
处理工位:晶圆划片之后、固晶之前;固晶固化完成、金线键合之前
污染物来源:切割液有机残留、光刻胶残渣、焊盘自然氧化、研磨硅微粉。
等离子工艺作用:
1)氧气等离子分解表面有机污染物,避免形成隔离层;
2)氩氢混合气温和去除焊盘薄层氧化,实现稳定冶金键合;
3)活化芯片底面,提升银胶、绝缘底填胶浸润性,降低热阻,防止大功率工作脱晶。
工艺红线:CPO 硅光芯片、光敏激光器芯片禁止使用普通射频等离子,优先微波等离子,规避金属溅射污染、防止光敏层受损。

2、DBC 陶瓷基板(Box 大功率模块)
处理工位:固晶、共晶焊接前
痛点:基板铜线路氧化、板面吸附杂质,造成焊接空洞、散热界面贴合不良,模组温升超标。
方案:氩氢等离子去除铜层氧化,氧气清除有机杂质,提升焊料、导热胶浸润能力。
3、高速 PCB 载板 & FPC 柔性排线(COB 封装)
PCB 载板:清除 SMT 助焊剂、阻焊树脂残渣,防止 VCSEL 芯片粘接空洞;耦合区域活化,改善透镜胶水附着力。
FPC 排线:低功率氩氢等离子去除金手指氧化,改善 COF 绑定强度,杜绝 800G 高速信号阻抗漂移、闪断故障。
量产实操要点
等离子活化具备时效性,处理完成30 分钟内完成固晶 / 键合;高端产线建议搭配水滴角测试仪抽样检测,数据存档满足客户审厂追溯要求。

总结

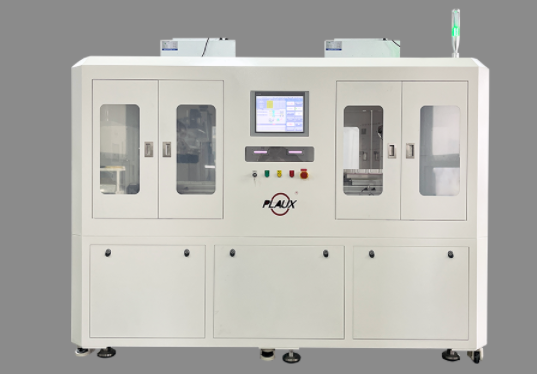

芯片脱晶、金线脱键、焊接空洞一直困扰众多封装厂。我们可提供适配光芯片、陶瓷基板专用等离子工艺方案,支持离线腔体、在线自动化机型,免费寄样验证改善效果!
