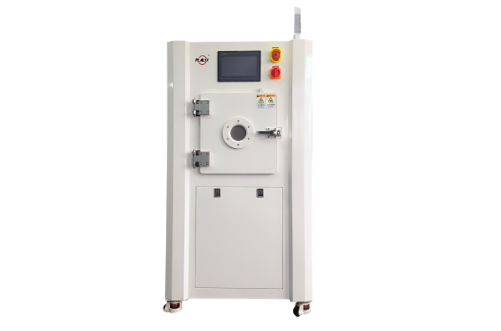

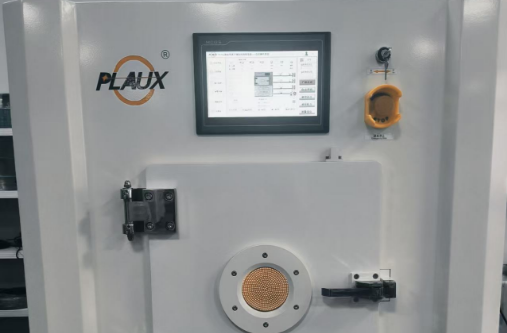

微波等离子体清洗机介绍
文章导读：微波等离子体清洗机是依靠微波激发气体形成高密度等离子体，对材料表面做纳米级清洁、活化等处理的精密设备，凭借低损伤、高均匀性等优势，成为高端制造领域的关键设备。
微波等离子体清洗机是依靠微波激发气体形成高密度等离子体，对材料表面做纳米级清洁、活化等处理的精密设备，凭借低损伤、高均匀性等优势，成为高端制造领域的关键设备。下面从核心结构、核心特点、主流型号及应用场景等方面展开详细介绍：
核心结构
微波发生与传输系统：核心是 2.45GHz 磁控管，能将电能转为高频微波，再通过波导定向传输至反应腔；部分设备搭配自动阻抗匹配器，可减少微波能量损耗，反射率能控制在 5% 以下。
反应与真空系统：反应腔多为密封结构，部分配有可旋转或移动的样品台保障处理均匀性；真空系统常用两级真空泵组，3 - 5 分钟就能达到 10 - 1000Pa 的工作真空度，还能将清洗产生的气态污染物及时排出。
辅助系统：供气系统通过质量流量控制器精准控制 O₂、Ar 等气体的流量与配比，精度可达 ±1%；控制系统可预设存储多套工艺参数，部分高端机型还带光学发射光谱（OES）等监测模块，能实时把控清洗状态。
核心特点
清洗精度高且无二次污染：等离子体仅作用于材料表面 50 - 100nm 的浅表层，可去除纳米级杂质。且它属于无电极放电，避免了电极溅射污染，清洗时产生的多是 CO₂、H₂O 等无污染气体，契合高端制造的洁净需求。
低损伤适配多种精密材料：工作时气体温度接近室温，配合水冷或风冷装置，能将基片温度控制在 40 - 80℃，既能处理半导体、光学元件等热敏件，也能处理钛合金等特殊材料，不会损伤基体。
处理效率与均匀性出色：等离子体密度极高，电子密度可达 10 - 100×10¹⁰cm⁻¹，清洗效率是传统射频等离子清洗机的 2 - 5 倍。部分设备清洗均匀性误差能控制在 ±2% 以内，可满足批量精密件的处理要求。
典型应用场景
半导体领域：可去除晶圆表面的光刻胶残留和自然氧化物。
光学制造领域：用氧气等离子体处理光学镜片、薄膜等。
医疗器械领域：对钛合金支架等植入器械做表面活化，能使支架与生物涂层的结合力提升。
航空航天领域：可去除航空航天材料表面的氧化层，还能增强涂层附着力，提升部件的可靠性与使用寿命，保障飞行安全。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
微波发生与传输系统：核心是 2.45GHz 磁控管，能将电能转为高频微波，再通过波导定向传输至反应腔；部分设备搭配自动阻抗匹配器，可减少微波能量损耗，反射率能控制在 5% 以下。
反应与真空系统：反应腔多为密封结构，部分配有可旋转或移动的样品台保障处理均匀性；真空系统常用两级真空泵组，3 - 5 分钟就能达到 10 - 1000Pa 的工作真空度，还能将清洗产生的气态污染物及时排出。
辅助系统：供气系统通过质量流量控制器精准控制 O₂、Ar 等气体的流量与配比，精度可达 ±1%；控制系统可预设存储多套工艺参数，部分高端机型还带光学发射光谱（OES）等监测模块，能实时把控清洗状态。
核心特点
清洗精度高且无二次污染：等离子体仅作用于材料表面 50 - 100nm 的浅表层，可去除纳米级杂质。且它属于无电极放电，避免了电极溅射污染，清洗时产生的多是 CO₂、H₂O 等无污染气体，契合高端制造的洁净需求。
低损伤适配多种精密材料：工作时气体温度接近室温，配合水冷或风冷装置，能将基片温度控制在 40 - 80℃，既能处理半导体、光学元件等热敏件，也能处理钛合金等特殊材料，不会损伤基体。
处理效率与均匀性出色：等离子体密度极高，电子密度可达 10 - 100×10¹⁰cm⁻¹，清洗效率是传统射频等离子清洗机的 2 - 5 倍。部分设备清洗均匀性误差能控制在 ±2% 以内，可满足批量精密件的处理要求。
半导体领域：可去除晶圆表面的光刻胶残留和自然氧化物。
光学制造领域：用氧气等离子体处理光学镜片、薄膜等。
医疗器械领域：对钛合金支架等植入器械做表面活化，能使支架与生物涂层的结合力提升。
航空航天领域：可去除航空航天材料表面的氧化层，还能增强涂层附着力，提升部件的可靠性与使用寿命，保障飞行安全。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
