晶圆切割硅尘难清理？USC干式超声波除尘解决封装颗粒短路难题
文章导读：在功率半导体、第三代半导体、模拟芯片封测制程中，晶圆经过贴膜、划片、解胶、清洗、封装多道工序，划片砂轮磨削会产生大量纳米级、微米级硅粉、金刚砂磨屑、切割液残留颗粒。这类微尘粒径大多集中在1–5μm，极易藏匿在晶圆切割道、沟槽、外延层缝隙、芯片边缘台阶处。
在功率半导体、第三代半导体、模拟芯片封测制程中，晶圆经过贴膜、划片、解胶、清洗、封装多道工序，划片砂轮磨削会产生大量纳米级、微米级硅粉、金刚砂磨屑、切割液残留颗粒。这类微尘粒径大多集中在1–5μm，极易藏匿在晶圆切割道、沟槽、外延层缝隙、芯片边缘台阶处。
传统工艺普遍存在三大致命问题：
1. 粘尘辊接触清洁：容易划伤超薄外延层、钝化层、栅极结构，造成晶圆表层损伤，直接导致电性不良；
2. 高压风刀吹扫：只能吹除表面大颗粒，微尘会产生气流反弹，二次附着晶圆，无法清理沟槽藏尘；
3. 传统湿法清洗：水流易造成晶圆水印、水渍残留，水系残留杂质引发封装后分层、爆米花效应，且湿法无法适配超薄薄晶圆。
很多封测厂看似完成清洗工序，但隐性微尘残留会在塑封、固化、老化测试后集中爆发，出现芯片漏电、耐压不足、局部短路、可靠性失效，批量报废率居高不下。
现场落地解决方案

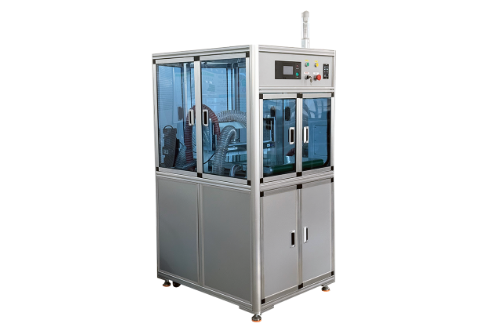

国内头部功率半导体封测厂，在晶圆划片后、等离子清洗前、封装前导入在线平板式USC干式超声波除尘系统，搭建「干式除尘+等离子活化」双道精密预处理链路。
设备定制半导体专用精密除尘模组：
1. 采用低损伤均匀超声波声场，精准控制声压强度，仅剥离表面微尘，不冲击晶圆精密结构；
2. 双面对称除尘头设计，全域覆盖8寸及以下整片晶圆，无死角、无边缘盲区；
3. 配套高洁净氮气介质+闭环负压集尘系统，粉尘剥离瞬间被同步吸走，杜绝二次回落；
4. 全程纯干式、无水分、无耗材、无接触，完全适配半导体高洁净车间标准。
工艺落地数据与改善效果
1–3μm致命硅尘去除率高达97%以上，切割道、沟槽藏尘完全清零；
晶圆封装颗粒不良率从12.3%降至0.7%，电性失效、漏电不良大幅改善；
彻底杜绝接触式清洗带来的表层划伤、晶格损伤问题；
工艺全程可对接MES系统，参数可追溯、可复盘，满足车载半导体严苛质控体系。
工艺搭配建议
晶圆标准高端预处理流程：USC干式除尘（除固体硅粉颗粒）→ 真空等离子清洗（除有机残留+焊盘活化）→ 封装/键合，彻底解决晶圆表面固液双重污染。
