如何验证等离子清洗机射流与DBD放电的关系?实验装置是什么样的?

返回列表 来源:普乐斯 浏览: 发布日期:2019-11-07 08:51【
文章导读:关于等离子清洗机射流放电有两种主要的观点,那么等离子体射流放电与DBD放电之间究竟有无联系?其实,我们能够借助实验来进行认证,我们先来看看所需要的实验装置:
您觉得等离子体射流是由DBD放电形成的,之后借助某种机制从石英管内传输到大气中的呢?亦或是觉得等离子体射流与DBD放电不相干,等离子体射流其实是由高压电极边缘的电晕放电形成的呢?以上其实是关于等离子体射流的两种主要的观点,哪一种是正确的?等离子清洗机射流放电与DBD放电之间有什么样的联系呢?其实,我们能够借助实验来进行认证,话不多说,接下来就让我们先来看看所需要的实验装置是怎样的呢?
如何验证等离子清洗机射流与DBD放电的关系?实验装置是什么样的?-普乐斯

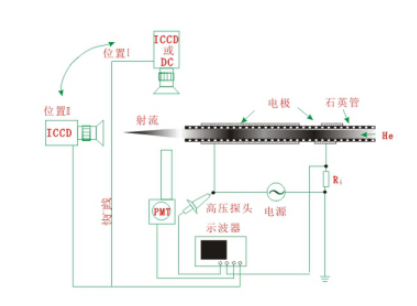

实验装置上图所示,石英管外径0.35cm、内径0.2cm,电极宽度均为5cm间距为3cm;高压电极边缘距石英管出口2cm,氦气流量200SLH,正弦波电源频率17kHz。两支光电倍增管(T1,T2)分别置于高压电极的两侧,距电极边缘0.5cm。示波器同时记录下光电倍增管的光电流信号以及放电时的电流、电压信号。
借助该实验装置,我们能够得到在外加电压约为2.25kV时放电形成的光信号以及电压、电流的时域变化的曲线如下图:
如何验证等离子清洗机射流与DBD放电的关系?实验装置是什么样的?-普乐斯
从电流曲线能够看得出,这时候放电处在流注模式。T1、T2光信号曲线在正半周和负半周都基本上是重合的。正半周时,光信号的前沿超前电流脉冲信号前沿约5μs。这一结果表明,射流区的等离子体并不是由电极间放电形成再经过气流传输而出的,由于电极两侧的辉光信号沒有时间差;也就是说高压电极两端分别独立地形成了气体击穿,并分别向两侧传输。
