普乐斯LED等离子清洗机介绍
文章导读：LED等离子清洗机是专为LED封装、显示与光学制程设计的真空/大气等离子表面处理设备，核心解决LED制程中有机污染、氧化层、附着力差、分层、气泡、键合不良等痛点，是提升LED良率、可靠性与寿命的关键工艺装备。
LED等离子清洗机是专为LED封装、显示与光学制程设计的真空/大气等离子表面处理设备，核心解决LED制程中有机污染、氧化层、附着力差、分层、气泡、键合不良等痛点，是提升LED良率、可靠性与寿命的关键工艺装备。
一、核心工作原理（普乐斯技术）
普乐斯LED专用等离子清洗机，在真空腔体（1–100Pa）或常压开放环境下，通过射频（RF）电离工艺气体（O₂、Ar、H₂、N₂等），生成高能等离子体，以物理轰击+化学反应双重机制作用于LED表面：
物理轰击（Ar⁺为主）高能离子高速撞击LED支架、芯片、基板表面，剥离微颗粒、氧化层、金属盐残留，实现原子级清洁。
化学反应（O・/H・为主）活性自由基与表面有机物、光刻胶、脱模剂、助焊剂残留反应，分解为CO₂、H₂O等挥发性气体，被真空泵排出，彻底去胶、去油。
表面活化清洗同时在表面引入**-OH、-COOH、-NH₂**等极性官能团，大幅提升表面能（水滴角<20°），增强银胶、环氧、硅胶、荧光粉、透镜胶的附着力与润湿性。
二、普乐斯LED等离子清洗机核心优势
1.工艺精准可控
高精度MFC气体控制、PLC+触摸屏，参数可存配方，一致性≥98%。
低温等离子（<50℃），不伤芯片、支架、荧光粉、光学膜。
真空型：360°无死角，深孔、盲孔、狭缝、复杂支架均可均匀处理。

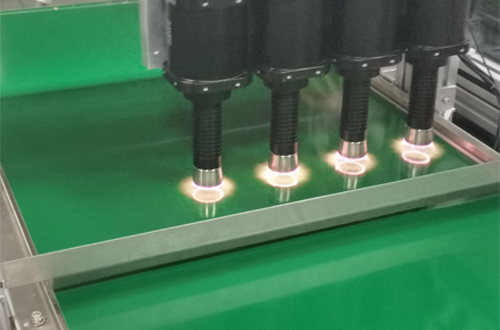

大气型：在线连续喷吹，适配高速流水线，效率高、占地小。
2.解决LED制程核心痛点
彻底去除有机污染、氧化层、指纹、助焊剂残留，杜绝“黄变、发黑、沾污”。
提升固晶、键合、点胶、涂覆、封装附着力，减少分层、气泡、虚焊、漏光。
提高金线/铜线键合强度，降低封装失效风险，提升LED寿命与可靠性。
改善荧光粉涂覆均匀性，提升亮度、色坐标一致性。
3.绿色环保+高效
干法工艺，无化学溶剂、无废水、无二次污染。
批量/在线处理，良率提升5%–20%，显著降低生产成本。
兼容金属支架、陶瓷基板、PCB、FPC、玻璃、硅胶、塑料等全品类LED材料。
三、LED制程关键应用节点（普乐斯推荐）
1.固晶前清洗（最核心）
清洗LED支架/基板表面油污、氧化层、脱模剂。
提升银胶/绝缘胶附着力，防止芯片偏移、虚焊、分层。
适用：直插LED、SMD、COB、Mini/MicroLED、大功率LED。
2.焊线/键合前清洗
去除电极表面氧化层、有机残留，保证金线/铜线键合强度，减少断丝、虚焊。
提升芯片与支架电连接可靠性，降低漏电、死灯率。
3.荧光粉涂覆/点胶前活化
活化围坝、基板、芯片表面，提升硅胶/荧光粉润湿性与均匀性，减少色差、暗区、气泡。
适用：COB、MiniLED、背光模组、车灯封装。
4.透镜/封装胶填充前处理
防止环氧/硅胶与支架分层、气泡，提升气密性、耐候性、光效。
适用：大功率LED、汽车灯、户外显示屏、医疗光源。
5.其他应用
ITO玻璃/透明电极：清洗氧化、活化，提升导电与镀膜附着力。
FPC/PCB线路板：清洗焊盘、提升焊接质量。
光学元件/镜头：清洁指纹、油污，提升透光率。
四、真空型vs大气型（LED场景选型）
五、普乐斯LED等离子清洗机典型机型
1.真空型）
腔体：不锈钢/铝，鼠笼式/平板式电极，均匀性优。
抽气：分子泵+干泵，极限真空≤5×10⁻³Pa。
产能：单次可处理4–16个料盒/托盘，适配LED全系列封装。
适用：固晶、键合、COB、Mini/MicroLED等高精密制程。

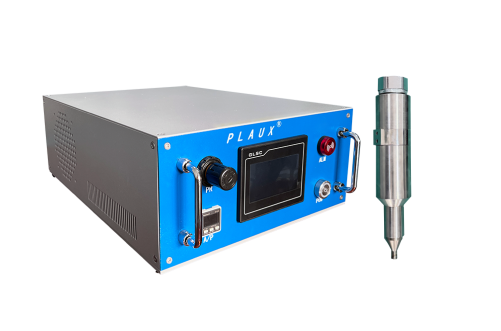

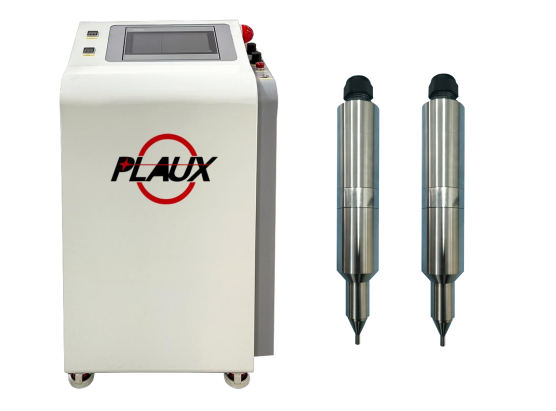

2.大气在线型）
宽幅：50–800mm定制，速度0–5m/min。
结构：紧凑、易集成于SMT/封装线，无需真空。
适用：SMD支架、PCB/FPC、平面基板等流水线活化。
六、普乐斯LED方案价值总结
良率提升：减少分层、气泡、虚焊、色差，良率+5%–20%。
可靠性增强：键合强度、附着力、气密性显著提升，寿命延长。
成本降低：替代湿法清洗，无耗材、无废水、返工率下降。
环保合规：干法工艺，符合RoHS、无卤、绿色制造要求。
普乐斯提供LED专用等离子清洗机定制、免费试样、工艺优化，覆盖从研发到量产全流程，助力LED厂商突破制程瓶颈。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
普乐斯LED专用等离子清洗机，在真空腔体（1–100Pa）或常压开放环境下，通过射频（RF）电离工艺气体（O₂、Ar、H₂、N₂等），生成高能等离子体，以物理轰击+化学反应双重机制作用于LED表面：
物理轰击（Ar⁺为主）高能离子高速撞击LED支架、芯片、基板表面，剥离微颗粒、氧化层、金属盐残留，实现原子级清洁。
化学反应（O・/H・为主）活性自由基与表面有机物、光刻胶、脱模剂、助焊剂残留反应，分解为CO₂、H₂O等挥发性气体，被真空泵排出，彻底去胶、去油。
表面活化清洗同时在表面引入**-OH、-COOH、-NH₂**等极性官能团，大幅提升表面能（水滴角<20°），增强银胶、环氧、硅胶、荧光粉、透镜胶的附着力与润湿性。
二、普乐斯LED等离子清洗机核心优势
1.工艺精准可控
高精度MFC气体控制、PLC+触摸屏，参数可存配方，一致性≥98%。
低温等离子（<50℃），不伤芯片、支架、荧光粉、光学膜。
真空型：360°无死角，深孔、盲孔、狭缝、复杂支架均可均匀处理。
大气型：在线连续喷吹，适配高速流水线，效率高、占地小。
2.解决LED制程核心痛点
彻底去除有机污染、氧化层、指纹、助焊剂残留，杜绝“黄变、发黑、沾污”。
提升固晶、键合、点胶、涂覆、封装附着力，减少分层、气泡、虚焊、漏光。
提高金线/铜线键合强度，降低封装失效风险，提升LED寿命与可靠性。
改善荧光粉涂覆均匀性，提升亮度、色坐标一致性。
干法工艺，无化学溶剂、无废水、无二次污染。
批量/在线处理，良率提升5%–20%，显著降低生产成本。
兼容金属支架、陶瓷基板、PCB、FPC、玻璃、硅胶、塑料等全品类LED材料。
三、LED制程关键应用节点（普乐斯推荐）
1.固晶前清洗（最核心）
清洗LED支架/基板表面油污、氧化层、脱模剂。
提升银胶/绝缘胶附着力，防止芯片偏移、虚焊、分层。
适用：直插LED、SMD、COB、Mini/MicroLED、大功率LED。
2.焊线/键合前清洗
去除电极表面氧化层、有机残留，保证金线/铜线键合强度，减少断丝、虚焊。
提升芯片与支架电连接可靠性，降低漏电、死灯率。
3.荧光粉涂覆/点胶前活化
活化围坝、基板、芯片表面，提升硅胶/荧光粉润湿性与均匀性，减少色差、暗区、气泡。
适用：COB、MiniLED、背光模组、车灯封装。
4.透镜/封装胶填充前处理
防止环氧/硅胶与支架分层、气泡，提升气密性、耐候性、光效。
适用：大功率LED、汽车灯、户外显示屏、医疗光源。
5.其他应用
ITO玻璃/透明电极：清洗氧化、活化，提升导电与镀膜附着力。
FPC/PCB线路板：清洗焊盘、提升焊接质量。
光学元件/镜头：清洁指纹、油污，提升透光率。
| 对比项 | 真空等离子清洗机（普乐斯） | 大气等离子清洗机（普乐斯） |
| 工作环境 | 密闭真空腔（1–100Pa） | 常压开放环境 |
| 处理效果 | 原子级清洁，活化强、保持久 | 表面活化、除油，深度清洁较弱 |
| 均匀性 | 360°无死角，深孔/复杂结构优 | 仅喷射区域有效，平面为主 |
| 温度 | 低温（<50℃），热敏材料友好 | 温度偏高，需控时防损伤 |
| 效率 | 批次式，适合精密/小批量 | 在线连续，适合高速流水线 |
| 成本 | 设备投入高，良率收益大 | 设备投入低、易集成 |
| LED适用 | 高端封装、Mini/Micro、精密器件 | 中低端SMD、平面基板、流水线 |
1.真空型）
腔体：不锈钢/铝，鼠笼式/平板式电极，均匀性优。
抽气：分子泵+干泵，极限真空≤5×10⁻³Pa。
产能：单次可处理4–16个料盒/托盘，适配LED全系列封装。
适用：固晶、键合、COB、Mini/MicroLED等高精密制程。
2.大气在线型）
宽幅：50–800mm定制，速度0–5m/min。
结构：紧凑、易集成于SMT/封装线，无需真空。
适用：SMD支架、PCB/FPC、平面基板等流水线活化。
六、普乐斯LED方案价值总结
良率提升：减少分层、气泡、虚焊、色差，良率+5%–20%。
可靠性增强：键合强度、附着力、气密性显著提升，寿命延长。
成本降低：替代湿法清洗，无耗材、无废水、返工率下降。
环保合规：干法工艺，符合RoHS、无卤、绿色制造要求。
普乐斯提供LED专用等离子清洗机定制、免费试样、工艺优化，覆盖从研发到量产全流程，助力LED厂商突破制程瓶颈。
