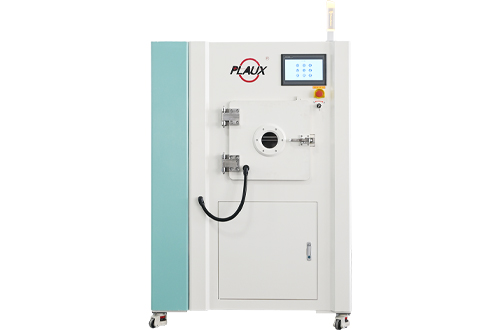

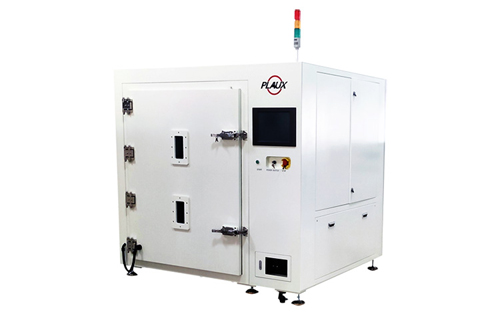

PECVD等离子表面处理的应用领域
文章导读：PECVD 凭借低温沉积、膜层均匀、附着力强、保形性好等优势，广泛应用于半导体、光伏、显示、光学、生物医疗、汽车、电子与包装等领域，核心用于沉积功能薄膜与表面改性。
PECVD凭借低温沉积、膜层均匀、附着力强、保形性好等优势，广泛应用于半导体、光伏、显示、光学、生物医疗、汽车、电子与包装等领域，核心用于沉积功能薄膜与表面改性。以下是其主要应用场景：
沉积 SiO₂、Si₃N₄、SiC 等介电层，用于器件隔离、栅介质与钝化保护。
制备多晶硅、非晶硅薄膜，用于栅极、电容与牺牲层。
先进制程中作硬掩模、阻挡层与间隙填充，适配 FinFET、GAA 等 3D 结构。
光伏能源
晶体硅电池：沉积 SiNₓ钝化 / 减反射层，提升开路电压与填充因子。
薄膜电池（非晶硅、铜铟镓硒、钙钛矿）：制备吸收层、缓冲层与窗口层，降低温度对柔性基底的影响。
硅基异质结（HJT）：沉积本征非晶硅与掺杂层，优化界面钝化。
显示与光电子
OLED/Micro - LED：沉积 SiNₓ、Al₂O₃封装层，阻隔水氧，延长器件寿命。
制备透明导电氧化物（TCO）与平坦化层，改善显示均匀性与可靠性。
光子学：沉积 SiOₓ、SiNₓ用于波导、滤波器与 VCSEL 钝化。
生物医疗
植入物（骨科、心血管）沉积类金刚石（DLC）、氮化钛等生物相容性涂层，降低摩擦与排异风险。
医用导管、传感器表面改性，赋予抗菌、抗凝血与耐腐蚀性。
微流控芯片与生物传感器的功能化涂层，提升检测灵敏度。
光学与精密制造
光学元件：制备增透膜、滤光膜、高硬度抗刮涂层（如 DLC）。
汽车 LiDAR、摄像头镜片：沉积防水雾、耐磨损的功能性薄膜。
MEMS/NEMS：沉积结构层、牺牲层与封装膜，保证微结构性能。
汽车与工业防护
发动机部件、轴承与刀具：沉积 DLC 等低摩擦、耐磨涂层，延长寿命。
电子控制单元（ECU）、传感器：纳米级防潮、防盐雾涂层，提升可靠性。
燃料电池双极板：沉积导电 / 耐腐蚀涂层，降低接触电阻与衰减。
消费电子与 PCB
主板、显卡、内存：纳米疏水 / 防尘 / 防腐蚀涂层，提升耐环境性与寿命。
柔性电子：低温沉积适配 PI 等柔性基底，用于薄膜电路与传感器。
连接器、天线：沉积防氧化涂层，稳定高频传输性能。
包装与功能涂层
食品包装：透明阻隔膜（SiOx、AlOx），延长保质期并替代铝箔。
纺织与皮革：低温沉积防水、抗菌涂层，实现绿色制程。
金属 / 聚合物表面：沉积耐磨、抗腐蚀涂层，替代电镀与涂装。
绿色制造：采用环保前驱体，降低能耗与排放，适配 RoHS 与碳中和要求。
新材料拓展：用于二维材料（石墨烯、MXene）与钙钛矿、有机 - 无机杂化膜的低温制备。

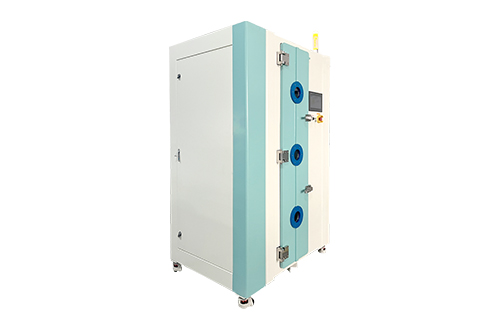

亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
核心应用领域
半导体制造沉积 SiO₂、Si₃N₄、SiC 等介电层，用于器件隔离、栅介质与钝化保护。
制备多晶硅、非晶硅薄膜，用于栅极、电容与牺牲层。
先进制程中作硬掩模、阻挡层与间隙填充，适配 FinFET、GAA 等 3D 结构。
光伏能源
晶体硅电池：沉积 SiNₓ钝化 / 减反射层，提升开路电压与填充因子。
薄膜电池（非晶硅、铜铟镓硒、钙钛矿）：制备吸收层、缓冲层与窗口层，降低温度对柔性基底的影响。
硅基异质结（HJT）：沉积本征非晶硅与掺杂层，优化界面钝化。
显示与光电子
OLED/Micro - LED：沉积 SiNₓ、Al₂O₃封装层，阻隔水氧，延长器件寿命。
制备透明导电氧化物（TCO）与平坦化层，改善显示均匀性与可靠性。
光子学：沉积 SiOₓ、SiNₓ用于波导、滤波器与 VCSEL 钝化。
生物医疗
植入物（骨科、心血管）沉积类金刚石（DLC）、氮化钛等生物相容性涂层，降低摩擦与排异风险。
医用导管、传感器表面改性，赋予抗菌、抗凝血与耐腐蚀性。
微流控芯片与生物传感器的功能化涂层，提升检测灵敏度。
光学与精密制造
光学元件：制备增透膜、滤光膜、高硬度抗刮涂层（如 DLC）。
汽车 LiDAR、摄像头镜片：沉积防水雾、耐磨损的功能性薄膜。
MEMS/NEMS：沉积结构层、牺牲层与封装膜，保证微结构性能。
发动机部件、轴承与刀具：沉积 DLC 等低摩擦、耐磨涂层，延长寿命。
电子控制单元（ECU）、传感器：纳米级防潮、防盐雾涂层，提升可靠性。
燃料电池双极板：沉积导电 / 耐腐蚀涂层，降低接触电阻与衰减。
消费电子与 PCB
主板、显卡、内存：纳米疏水 / 防尘 / 防腐蚀涂层，提升耐环境性与寿命。
柔性电子：低温沉积适配 PI 等柔性基底，用于薄膜电路与传感器。
连接器、天线：沉积防氧化涂层，稳定高频传输性能。
包装与功能涂层
食品包装：透明阻隔膜（SiOx、AlOx），延长保质期并替代铝箔。
纺织与皮革：低温沉积防水、抗菌涂层，实现绿色制程。
金属 / 聚合物表面：沉积耐磨、抗腐蚀涂层，替代电镀与涂装。
典型薄膜与应用对应表
| 薄膜类型 | 主要应用 | 核心优势 |
| SiO₂/SiOₓ | 半导体介电、光伏钝化、显示平坦化 | 绝缘性好、沉积温度低 |
| SiNₓ/SiNₓOᵧ | 光伏减反射、OLED 封装、半导体钝化 | 阻隔性强、应力可控 |
| DLC/a - C:H | 耐磨涂层、医疗植入物、光学保护 | 硬度高、摩擦系数低 |
| 非晶硅 / 多晶硅 | 光伏吸收层、半导体栅极 | 掺杂可控、适配低温工艺 |
| 金属氮化物 / 氧化物 | 生物医疗、汽车耐磨、导电层 | 生物相容、导电性可调 |
应用趋势
工艺集成：与原子层沉积（ALD）结合，实现高深宽比填充与超薄膜精准控制。绿色制造：采用环保前驱体，降低能耗与排放，适配 RoHS 与碳中和要求。
新材料拓展：用于二维材料（石墨烯、MXene）与钙钛矿、有机 - 无机杂化膜的低温制备。
