PCB等离子清洗机是什么?一文讲清原理与应用
文章导读： PCB 等离子清洗机是一种干法表面处理设备，通过射频 / 微波等能量将工艺气体（氧气、氩气、氮气等）电离为低温等离子体，利用物理轰击 + 化学活化双重作用，实现 PCB 表面清洁、除污与性能改性，是高端 PCB 制造（HDI、柔性板、先进封装）的核心工艺装备。
PCB 等离子清洗机是一种干法表面处理设备，通过射频 / 微波等能量将工艺气体（氧气、氩气、氮气等）电离为低温等离子体，利用物理轰击 + 化学活化双重作用，实现 PCB 表面清洁、除污与性能改性，是高端 PCB 制造（HDI、柔性板、先进封装）的核心工艺装备。
一、核心原理：三重作用机制
等离子体生成密封腔室 / 常压喷枪中，高频电场激发工艺气体电离，形成含高能离子、活性自由基、电子的等离子体（物质第四态），整体呈电中性且充满活性粒子。
物理轰击高能离子以千米级速度撞击 PCB 表面，剥离微米级颗粒物、氧化层、钻屑，形成纳米级粗糙结构，增大表面附着力基础。
化学活化与分解活性自由基（如・O、・OH）与有机物反应，将油污、胶渣氧化为 CO₂、H₂O 等挥发性物质排出；同时引入羟基（–OH）、羧基（–COOH）等极性官能团，使表面能从 20–30mN/m 提升至 72mN/m 以上，接触角从 70° 降至 5° 以下。
二、主流类型与适用场景
三、PCB 制造核心应用（全流程覆盖）
HDI 板微孔除胶渣激光钻盲埋孔后，清除孔壁环氧树脂胶渣与碳化层，解决深宽比 > 15:1 微孔清洁难题，避免沉铜空洞，提升孔壁与镀铜层结合力（胶渣清除率 > 95%）。
内层线路前处理去除铜面氧化层与有机污染物，微粗化铜面并引入活性基团，提升干膜、阻焊油墨与铜面附着力，减少侧蚀、渗镀缺陷。
柔性板 / 刚挠结合板处理活化聚酰亚胺等惰性基材，提升覆盖膜贴合、油墨印刷、胶水粘接强度，避免弯折时分层开裂；低温处理（≤60℃）适配热敏材料。
焊盘终处理（SMT / 封装）彻底去除焊盘微量残留与氧化层，提升锡膏铺展性与润湿性，BGA 焊接虚焊率降低 80%，键合强度提升 35% 以上。
阻焊前清洗清除铜面指纹、油脂、氧化层，增强阻焊油墨附着力，防止脱落、起泡，保障长期可靠性。
四、核心优势
环保高效：无化学溶剂，零废水 / 零 VOC 排放，处理时间仅 3–15 秒，适配量产。
无损精准：低温不损伤基材，可深入通孔、盲孔、狭缝等复杂结构，全方位清洁。
性能跃升：表面能显著提升，附着力、焊接良率、产品可靠性大幅改善。
五、行业趋势与价值
随着 PCB 向高密度、高频高速、微型化发展，等离子清洗已从传统刚性板延伸至 Mini LED、汽车电子、5G 通信等高端领域，成为解决惰性材料粘接、微孔清洁等工艺瓶颈的关键技术，直接影响产品良率与长期可靠性。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
一、核心原理：三重作用机制
等离子体生成密封腔室 / 常压喷枪中，高频电场激发工艺气体电离，形成含高能离子、活性自由基、电子的等离子体（物质第四态），整体呈电中性且充满活性粒子。
物理轰击高能离子以千米级速度撞击 PCB 表面，剥离微米级颗粒物、氧化层、钻屑，形成纳米级粗糙结构，增大表面附着力基础。
化学活化与分解活性自由基（如・O、・OH）与有机物反应，将油污、胶渣氧化为 CO₂、H₂O 等挥发性物质排出；同时引入羟基（–OH）、羧基（–COOH）等极性官能团，使表面能从 20–30mN/m 提升至 72mN/m 以上，接触角从 70° 降至 5° 以下。
| 类型 | 核心特点 | 适用场景 |

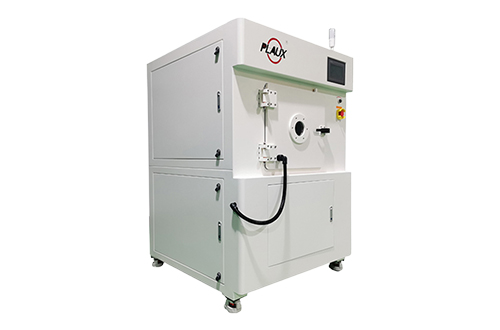

| 真空等离子清洗机 | 需真空环境，处理均匀性强、深度足 | HDI 板微孔除胶渣、柔性板深度活化、高端 PCB 批量生产 |
| 大气等离子清洗机 | 常压在线作业、速度快、无需真空 | 轻度清洁、阻焊前预处理、SMT 在线焊盘活化、柔性板低温处理 |
HDI 板微孔除胶渣激光钻盲埋孔后，清除孔壁环氧树脂胶渣与碳化层，解决深宽比 > 15:1 微孔清洁难题，避免沉铜空洞，提升孔壁与镀铜层结合力（胶渣清除率 > 95%）。
内层线路前处理去除铜面氧化层与有机污染物，微粗化铜面并引入活性基团，提升干膜、阻焊油墨与铜面附着力，减少侧蚀、渗镀缺陷。
柔性板 / 刚挠结合板处理活化聚酰亚胺等惰性基材，提升覆盖膜贴合、油墨印刷、胶水粘接强度，避免弯折时分层开裂；低温处理（≤60℃）适配热敏材料。
焊盘终处理（SMT / 封装）彻底去除焊盘微量残留与氧化层，提升锡膏铺展性与润湿性，BGA 焊接虚焊率降低 80%，键合强度提升 35% 以上。
阻焊前清洗清除铜面指纹、油脂、氧化层，增强阻焊油墨附着力，防止脱落、起泡，保障长期可靠性。
环保高效：无化学溶剂，零废水 / 零 VOC 排放，处理时间仅 3–15 秒，适配量产。
无损精准：低温不损伤基材，可深入通孔、盲孔、狭缝等复杂结构，全方位清洁。
性能跃升：表面能显著提升，附着力、焊接良率、产品可靠性大幅改善。
五、行业趋势与价值
随着 PCB 向高密度、高频高速、微型化发展，等离子清洗已从传统刚性板延伸至 Mini LED、汽车电子、5G 通信等高端领域，成为解决惰性材料粘接、微孔清洁等工艺瓶颈的关键技术，直接影响产品良率与长期可靠性。
