晶圆等离子清洗工艺
文章导读：晶圆等离子清洗是半导体制造过程中用于清洁晶圆表面的关键技术，以下是其原理、特点、设备及工艺控制方面的详细介绍：
晶圆等离子清洗（等离子清洗机）是半导体制造过程中用于清洁晶圆表面的关键技术，以下是其原理、特点、设备及工艺控制方面的详细介绍：
一、设备原理
物理作用：等离子体中含有大量的高能粒子，如离子、电子等。这些粒子在电场作用下加速，轰击晶圆表面，使表面的污染物在粒子的撞击下脱离晶圆表面，这种方式类似于喷砂除锈，通过物理撞击将污染物去除。
化学作用：等离子体中的活性粒子与晶圆表面的污染物发生化学反应，将其转化为易挥发的物质。例如，通入氧气形成的等离子体中含有氧离子和氧自由基等活性物种，它们能与有机污染物发生氧化反应，将其分解为二氧化碳和水等挥发性气体，从而达到去除污染物的目的。
二、设备特点
高效清洁：能够快速有效地去除晶圆表面的各种污染物，包括有机杂质、金属离子、光刻胶残留等，清洁效果显著，可满足半导体制造对晶圆表面高洁净度的要求。
表面损伤小：与一些传统的湿法清洗方法相比，等离子清洗是一种干法清洗技术，避免了湿法清洗中化学溶液可能对晶圆表面造成的腐蚀和损伤，同时也减少了清洗后废水处理的环节和成本。
良好的均匀性：在等离子清洗过程中，等离子体能够均匀地分布在晶圆表面，从而实现较为均匀的清洗效果，确保晶圆不同区域的清洗质量一致，这对于大规模集成电路制造中保证器件性能的一致性非常重要。
可精确控制：通过精确控制等离子体的参数，如气体种类、流量、功率、清洗时间等，可以实现对清洗过程的精确控制，满足不同工艺和不同类型晶圆的清洗需求。
三、设备特点

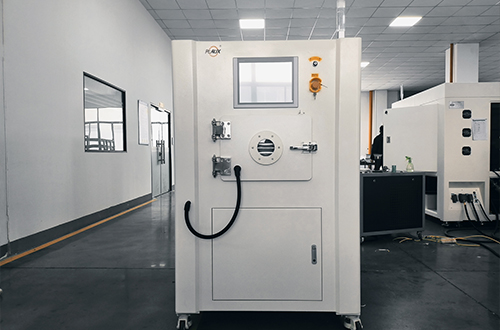

等离子清洗机：这是核心设备，主要由反应腔室、射频电源、气体供应系统、真空系统等部分组成。反应腔室是等离子体产生和晶圆放置的地方，通常采用不锈钢或陶瓷等材料制成，以保证良好的密封性和耐腐蚀性。射频电源用于产生高频电场，激发气体形成等离子体。气体供应系统负责精确控制通入反应腔室的气体种类和流量。真空系统则用于将反应腔室抽至所需的真空度，为等离子体的产生和稳定提供条件。
四、工艺控制
气体选择：根据清洗的目的和污染物的类型选择合适的气体。常用的气体有氧气、氢气、氩气等。例如，氧气用于去除有机污染物，氢气可用于还原金属氧化物，氩气则常用于物理轰击清洗或作为辅助气体调节等离子体的性质。
功率调节：射频功率的大小直接影响等离子体的密度和能量。功率过高可能会导致晶圆表面损伤或清洗过度，功率过低则清洗效果不佳。需要根据晶圆的材质、污染物的特性以及清洗工艺要求，通过实验和优化来确定合适的功率范围。
清洗时间：清洗时间也是一个关键参数。时间过短，污染物无法完全去除；时间过长，不仅会增加生产成本，还可能对晶圆表面造成不良影响。一般需要通过预实验来确定最佳的清洗时间，并且在实际生产中根据不同批次的晶圆情况进行适当调整。
物理作用：等离子体中含有大量的高能粒子，如离子、电子等。这些粒子在电场作用下加速，轰击晶圆表面，使表面的污染物在粒子的撞击下脱离晶圆表面，这种方式类似于喷砂除锈，通过物理撞击将污染物去除。
化学作用：等离子体中的活性粒子与晶圆表面的污染物发生化学反应，将其转化为易挥发的物质。例如，通入氧气形成的等离子体中含有氧离子和氧自由基等活性物种，它们能与有机污染物发生氧化反应，将其分解为二氧化碳和水等挥发性气体，从而达到去除污染物的目的。
二、设备特点
高效清洁：能够快速有效地去除晶圆表面的各种污染物，包括有机杂质、金属离子、光刻胶残留等，清洁效果显著，可满足半导体制造对晶圆表面高洁净度的要求。
表面损伤小：与一些传统的湿法清洗方法相比，等离子清洗是一种干法清洗技术，避免了湿法清洗中化学溶液可能对晶圆表面造成的腐蚀和损伤，同时也减少了清洗后废水处理的环节和成本。
良好的均匀性：在等离子清洗过程中，等离子体能够均匀地分布在晶圆表面，从而实现较为均匀的清洗效果，确保晶圆不同区域的清洗质量一致，这对于大规模集成电路制造中保证器件性能的一致性非常重要。
可精确控制：通过精确控制等离子体的参数，如气体种类、流量、功率、清洗时间等，可以实现对清洗过程的精确控制，满足不同工艺和不同类型晶圆的清洗需求。
等离子清洗机：这是核心设备，主要由反应腔室、射频电源、气体供应系统、真空系统等部分组成。反应腔室是等离子体产生和晶圆放置的地方，通常采用不锈钢或陶瓷等材料制成，以保证良好的密封性和耐腐蚀性。射频电源用于产生高频电场，激发气体形成等离子体。气体供应系统负责精确控制通入反应腔室的气体种类和流量。真空系统则用于将反应腔室抽至所需的真空度，为等离子体的产生和稳定提供条件。
四、工艺控制
气体选择：根据清洗的目的和污染物的类型选择合适的气体。常用的气体有氧气、氢气、氩气等。例如，氧气用于去除有机污染物，氢气可用于还原金属氧化物，氩气则常用于物理轰击清洗或作为辅助气体调节等离子体的性质。
功率调节：射频功率的大小直接影响等离子体的密度和能量。功率过高可能会导致晶圆表面损伤或清洗过度，功率过低则清洗效果不佳。需要根据晶圆的材质、污染物的特性以及清洗工艺要求，通过实验和优化来确定合适的功率范围。
清洗时间：清洗时间也是一个关键参数。时间过短，污染物无法完全去除；时间过长，不仅会增加生产成本，还可能对晶圆表面造成不良影响。一般需要通过预实验来确定最佳的清洗时间，并且在实际生产中根据不同批次的晶圆情况进行适当调整。
