等离子表面处理工艺的处理效果可以维持多久？（下）
文章导读：等离子表面处理工艺的处理效果并非永久维持，核心是表面极性基团的衰减、物理粗糙结构的环境老化导致性能逐步下降，具体时长受处理工艺类型、材质、储存环境、后处理工序四大核心因素影响。

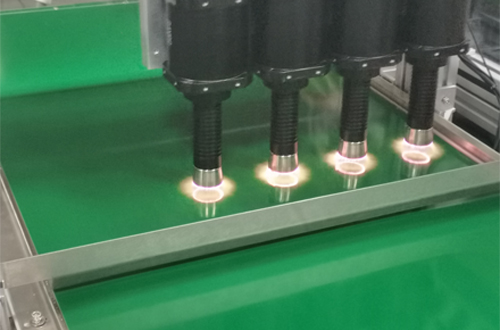

三、 延长等离子处理效果维持时长的实操方法（工业化适配）
针对不同工艺类型，结合量产需求，采用 **“工艺优化 + 环境控制 + 后处理时效把控”** 组合方案，可将效果有效期提升数倍，核心方法如下：通用方法（所有工艺适用）
严控储存环境：处理后工件置于无尘（10 万级以上）、干燥（RH≤40%）、常温（20~25℃） 环境中，密封包装（用 PE 真空袋，避免静电吸附灰尘）；
缩短后处理间隔：活化 / 清洁处理后，优先在 4~8 小时内完成涂胶 / 喷漆 / 印刷（核心原则，工业化量产的关键）；若无法立即处理，需做临时密封保护。
针对性方法（按工艺类型）
活化处理：
工艺优化：适当提高功率（如 PP 塑料从 200W 提至 250W）、延长处理时间，使表面分子链轻度交联，减缓基团重排；
低温储存：精密件可置于4℃冷藏环境，将基团衰减速度降低 80%，有效期从 24h 延长至 7~10 天；
二次活化：若超过有效期，可采用低功率短时间二次活化（如 100W 处理 10s），快速恢复极性基团，无需重新高功率处理。
无尘室操作：半导体 / 光学 / 医疗件的清洁，全程在百级 / 千级无尘室内完成，处理后立即真空封装；
惰性气体保护：金属精密件清洁后，置于氮气 / 氩气氛围中储存，避免二次氧化 / 污染。
刻蚀 / 接枝处理：
后涂覆保护：刻蚀件若在腐蚀性环境中使用，可涂覆一层薄清漆 / 三防漆，保护物理粗糙结构；
接枝工艺优化：提高单体气体浓度，延长接枝时间，使接枝层更致密，提升耐摩擦 / 耐老化性能。
四、 工业化量产的时效管控规范（核心执行标准）
为避免因效果衰减导致产品不良，制定量产阶段的等离子处理 - 后处理时效管控规则，适配流水线生产，简单易执行：核心要求：活化 / 清洁处理后的工件，必须在当班完成后处理（即 8 小时内），严禁跨班 / 跨天处理；
批次管控：每批次等离子处理的工件，标注处理完成时间，由品控人员监督后处理进度，超过 8 小时未处理的工件，重新检测表面能，不合格则二次活化 / 清洁；
紧急预案：若流水线故障导致后处理延迟，立即将工件密封并转入 4℃冷藏环境，待故障恢复后优先处理。
总结
等离子处理效果的维持时长，核心可总结为3 个关键结论：临时改性：活化 / 清洁为临时效果，活化 24~72h、清洁 4~8h，需在有效期内完成后处理；
半永久 / 永久改性：刻蚀（数月至数年）、接枝（数年至永久），效果由物理结构 / 化学涂层的稳定性决定；
时效核心：工业化量产中，处理后 8 小时内完成后处理，是保证效果的关键，环境控制仅为辅助手段。
下一篇：没有了 上一篇：等离子表面处理工艺的处理效果可以维持多久？（上）
苏公网安备 32058302002178号
