光模块隐性不良根源：肉眼看不见的纳米界面污染，才是老化失效的真凶
文章导读：很多光模块封装厂都遇到过相似难题：产品电测、外观、光学参数出厂全部合格，但经过高低温、湿热、长期通电老化后，批量出现光衰变大、透镜偏移、胶水分层、气密漏气、键合拉力衰减等问题。反复调试胶水、固化温度、点胶参数，问题依然无法根治。
很多光模块封装厂都遇到过相似难题：产品电测、外观、光学参数出厂全部合格，但经过高低温、湿热、长期通电老化后，批量出现光衰变大、透镜偏移、胶水分层、气密漏气、键合拉力衰减等问题。反复调试胶水、固化温度、点胶参数，问题依然无法根治。
实际上，绝大多数老化不良，并非设备与参数问题，而是微观界面污染导致的假性结合。
一、隐形污染，是光模块最大的品质杀手
光模块零部件在加工、研磨、注塑、转运过程中，会产生大量纳米级污染物：塑胶脱模剂、金属氧化层、光学油膜、微孔残胶、亚微米粉尘。这类污染物肉眼完全不可见，常规擦拭、吹气、水洗无法去除，会在粘接、焊接、密封界面形成一层隔离膜。
产品常温测试正常，是因为界面暂时贴合；一旦经历温度变化、湿度变化、长期应力累积，假性结合界面会快速剥离失效。
二、传统工艺无法解决微观缺陷
酒精擦拭只能去除表面浮尘；超声波水洗存在水渍残留、无法去氧化；电晕处理时效短、损伤大。传统工艺只能保证“当下良品”，无法保证长期可靠性。
三、等离子从根源解决老化不良
等离子纳米级清洗可彻底分解有机残留、去除金属氧化、活化惰性表面，让粘接、焊接、密封形成真实、紧密、稳定的界面结合。从根源杜绝分层、脱键、漏气、光功率漂移等老化问题。
四、总结
在800G、1.6T高端光模块量产中，微观界面洁净度已经成为良率瓶颈。等离子预处理是解决隐性不良、提升产品寿命、稳定批量品质的关键工艺。

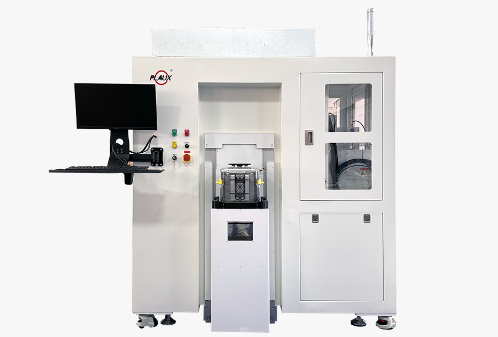

亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
