CPO行业发展，等离子表面处理应用在哪里？
文章导读：CPO 全称共封装光学（Co-Packaged Optics），是 AI 算力催生的新一代光电集成封装行业，核心是把光引擎（微型光模块）、硅光芯片、交换机 / GPU 计算芯片，用 2.5D 先进封装做在同一块基板上，替代传统插拔式光模块。
CPO 全称共封装光学（Co-Packaged Optics），是 AI 算力催生的新一代光电集成封装行业，核心是把光引擎（微型光模块）、硅光芯片、交换机 / GPU 计算芯片，用 2.5D 先进封装做在同一块基板上，替代传统插拔式光模块。
一、行业诞生原因
AI 大模型、超算集群需要海量 GPU 互联，传统方案：芯片→十几厘米 PCB 铜线→外置光模块，铜线变长后耗电暴增、信号损耗大、带宽顶到物理上限，800G/1.6T 光模块规模化后痛点彻底爆发。
CPO 把光电转换距离压缩到毫米级，功耗降 50%~70%、延迟大幅缩减、端口密度翻几倍，是数据中心高速互联的必经路线。
二、完整产业链（三段）
1. 上游：核心元器件
硅光芯片、激光器、探测器、无源波导、透镜、光纤阵列、特种光学基材；是 CPO 的核心物料，晶圆、光学小件都需要等离子预处理除污活化。
2. 中游：封装集成（等离子最大应用端）
利用 2.5D/3D 封装，把电芯片 + 光芯片 + 光路组件封装成光引擎，再组装成 CPO 交换机；固晶、键合、倒装焊、点胶密封、光路耦合全工序离不开等离子清洗，也是咱们等离子设备的主战场。
3. 下游：终端落地
全球云厂商（谷歌、Meta、亚马逊、国内阿里、百度）AI 数据中心、智算服务器、高速交换机，英伟达、博通已经量产商用 CPO 交换机，2026 年是行业规模化落地元年。
三、行业两大主流技术路线
微环调制（英伟达 + 台积电）：集成度最高、体积最小，台积电 COUPE 封装平台量产，硅光工艺精密，等离子处理精度要求最高；
马赫曾德尔（博通）：工艺成熟、良率稳定，偏向中短期量产落地。
四、和咱们等离子行业的关联（重点）
CPO 零件微型化、集成度极高，微米 / 纳米级残留、表面氧化就会造成光路损耗、粘接脱落、焊点空洞：

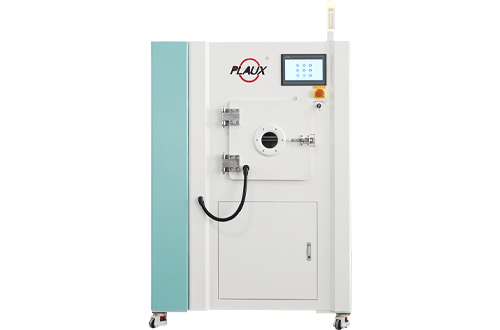

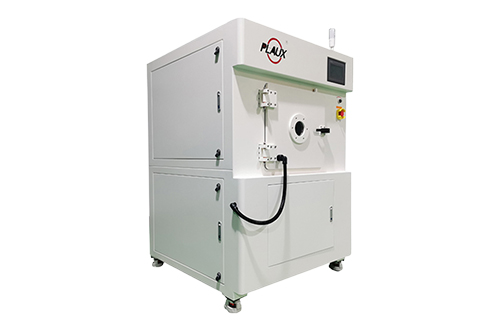

真空等离子：硅光晶圆、透镜、光纤 V 槽、芯片焊盘、密封腔体精密处理，除光刻残留、金属去氧化、提升胶水附着力；
常压等离子：高速载板、PCB 大批量产线预处理，提升可焊性与底填胶浸润性。
五、行业发展现状
全球头部云厂逐步批量采购，国内运营商、算力产业园加速导入，行业渗透率从现在不足 1%，预计 2030 年攀升至 35%，光芯片、先进封装、配套工艺（等离子、耦合设备）全产业链迎来增量需求。
