一、为什么半导体封装需要清洗铜引线框架？

在半导体封装制造中，铜及铜合金引线框架是常见的结构与电连接材料。
铜具有良好的导电性、导热性及加工性能，因此被广泛应用于集成电路、功率器件、LED封装及其他电子元件制造。
然而，铜引线框架从原材料加工到最终封装，需要经过冲压、蚀刻、清洗、存储及装配等多个环节。
在此过程中，材料表面可能出现：
· 加工油污及有机残留；
· 铜氧化物；
· 微小颗粒与其他加工污染物；
· 包装、周转或前道工艺引入的污染。
这些污染物虽然不一定能够通过肉眼直接观察，却可能影响后续工艺。
例如，在引线键合过程中，键合区域的表面污染可能导致结合不稳定。
在固晶及点胶过程中，部分表面污染物会影响胶粘剂的润湿与界面结合。
而在塑封过程中，铜引线框架与环氧塑封料之间的界面状态，也可能影响封装结合质量。
因此，铜引线框架清洗的目的，不仅是让材料表面看起来干净，更重要的是为后续加工建立符合要求的表面状态。

二、铜引线框架表面的污染物主要有哪些？

铜支架表面处理首先需要解决的问题，是明确污染物类型。
不能把所有污染都归结为同一种清洗问题。

1. 有机污染物

铜引线框架在加工过程中，可能接触切削液、润滑油、脱模剂或其他含有机组分的物质。
部分有机残留可能在材料表面形成较薄的污染层。
这些污染物可能影响胶粘剂铺展，也可能干扰部分金属键合界面的形成。
在适当条件下，氧等离子体中的活性氧物种可以与某些有机污染物发生反应，使其分解或转化为可排出的产物。
但对于厚油膜、大量油污以及复杂污染混合物，可能需要先进行其他清洗工序。

2. 铜氧化层

铜暴露在空气及特定温湿度环境中时，其表面可能发生氧化。
常见的铜氧化物包括氧化亚铜和氧化铜。
氧化层的形成与铜材表面状态、环境条件及加工历史有关。
对于需要进行金属键合、电连接或特定表面处理的工艺，氧化物可能带来不利影响。
因此，铜氧化层处理不能简单等同于去除普通有机污染。

3. 颗粒及加工残留

引线框架制造、搬运和包装过程中，也可能附着微小颗粒。
等离子处理在某些条件下可以通过物理或化学作用影响表面污染物，但并不意味着所有颗粒都能够被彻底去除。
对于颗粒清洁度要求较高的产品，需要结合专门的颗粒检测及清洁工艺进行验证。

三、为什么氧等离子清洗铜支架，可能存在氧化风险？

这是铜引线框架等离子处理时特别需要关注的问题。
氧气是等离子清洗中常用的工艺气体之一。
在放电过程中，氧气可以产生氧原子、离子及其他活性氧物种。
这些活性组分能够与部分有机污染物发生反应。
例如，某些碳氢类污染物可以经过氧化反应，生成二氧化碳、水以及其他反应产物，再通过适当的排气系统去除。
因此，在去除有机残留方面，氧等离子具有一定优势。
但问题在于：
氧等离子不仅可能与污染物反应，也可能与暴露的金属铜表面发生相互作用。
在某些工艺条件下，氧等离子处理可能促进铜表面氧化。
如果后续工艺要求控制铜氧化层，就需要评估这种影响。
例如，对于以金属键合或电接触为主要目标的工位，铜氧化状态可能是需要严格控制的因素之一。
这意味着，不能简单地认为：
氧气越多，清洗效果一定越好。
也不能认为：
只要有机残留被清除了，铜表面就一定达到了最佳状态。
真正合理的工艺，需要同时考虑有机污染去除和金属表面状态控制。

四、氩气等离子清洗铜引线框架有什么不同？

与氧等离子主要利用活性氧参与化学反应不同，氩等离子在一些清洗工艺中主要利用离子与表面的物理相互作用。
氩气是一种惰性气体。
在特定等离子处理条件下，氩离子可以与材料表面发生能量交换，并通过溅射等机制去除部分较薄的表面污染层。
对于某些铜氧化物或表面残留，氩等离子可能提供相应的物理清洗作用。
但这里也有两个需要注意的问题。
第一，物理清洗效果与离子能量有关。
如果离子轰击能量不足，可能难以有效去除某些污染层。
如果能量过高，则可能引起金属表面刻蚀、粗糙度变化或其他不希望出现的损伤。
第二，氩等离子不是所有污染物的万能清洗方案。
对于某些较厚的有机污染层，单纯依靠物理溅射未必是高效的处理方式。
此外，溅射过程中还需要考虑材料再沉积以及腔体污染等问题。
因此，氩等离子和氧等离子在铜引线框架清洗中具有不同的应用特点。
两者的选择，应该建立在污染物类型和目标表面状态的基础上。

五、铜氧化层能不能通过其他等离子工艺去除？

除了氧气和氩气，在特定设备与安全条件下，也可以评估其他工艺气体。
例如，部分含氢等离子体系能够利用活性氢组分与某些金属氧化物发生还原反应。
针对铜氧化物，适当的还原性处理可能有助于降低表面氧化物含量。
但实际效果受到氧化层厚度、温度、反应环境、放电结构及其他工艺因素影响。
这并不意味着使用含氢气体，就能够在任意条件下彻底去除铜氧化层。
同时，含氢工艺还涉及气体供应、泄漏监测、排气及设备安全联锁等要求，应使用具有相应安全设计的设备进行评估。
因此，对于铜支架等离子处理，不能只根据气体名称判断性能。
需要同时确认：
1. 待处理材料的表面状态；
2. 需要去除的污染物类型；
3. 工艺气体与铜材的相互作用；
4. 对镀层及其他功能结构的影响；
5. 后续工艺的实际验收要求。
对于具有镀镍、镀金或其他表面处理层的引线框架，更需要根据具体镀层结构确定工艺条件，避免不必要的表面损伤。

六、铜引线框架在不同封装工序中，清洗重点是否一样？

不完全一样。
虽然处理对象都是铜引线框架，但不同生产工位对材料表面的要求可能存在差异。

1. 固晶前清洗

在使用胶粘剂进行固晶的应用中，表面污染可能影响胶粘剂润湿与界面结合。
等离子清洗可以作为候选前处理方法，用于减少适宜去除的污染物或调整表面状态。
但实际固晶质量还取决于胶粘剂、点胶量、固化条件及材料结构。
因此，需要结合真实固晶工艺进行验证。

2. 引线键合前清洗

引线键合要求键合区域具有符合工艺要求的表面状态。
如果键合区域存在有机污染、氧化物或其他不利残留，就可能影响键合质量。
对于铜线、金线或铝线键合，不同材料组合的界面要求也可能不同。
等离子清洗的作用，是为键合提供合适的表面条件，而不是直接替代引线键合参数优化。
最终应结合键合拉力、剪切力、失效模式和生产稳定性进行评价。

3. 塑封前清洗

在半导体塑封过程中，环氧塑封料与引线框架之间需要形成可靠界面。
如果表面存在污染物，可能增加局部结合不良的风险。
针对这一工位，除了关注表面清洁度，还可能需要评价塑封料与金属表面的界面结合及封装可靠性。
例如，可以结合适用的声学扫描、分层分析以及温度循环等测试方法，评估封装界面的实际表现。
需要注意，等离子处理无法单独解决所有塑封分层问题。
塑封材料配方、含水状态、模塑参数、结构设计和热膨胀差异，也可能影响最终结果。

七、如何判断铜引线框架等离子清洗是否合格？

对于半导体封装企业而言，判断处理效果不能只依赖设备运行是否正常。
更合理的方式，是将表面检测和实际工艺验证结合起来。

1. 表面污染分析

根据污染物类型，可以采用适当的表面分析方法，判断清洗前后的变化。
例如，X射线光电子能谱（XPS）可以用于分析材料表面的元素组成及部分化学状态。
对于需要识别铜表面氧化状态的项目，这类分析方法能够提供有价值的信息。
但检测方法需要结合实际分析深度和仪器能力选择。

2. 表面润湿性测试

接触角测量可以辅助评价处理前后材料表面的润湿状态。
但接触角不等于铜氧化层厚度。
也不能仅凭水滴角降低，就判断金属键合性能一定改善。
如果需要评价铜氧化物，应选择能够反映其化学组成或结构的检测方法。

3. 实际键合性能验证

对于引线键合前处理项目，应结合实际键合工艺进行拉力或剪切测试，并观察相应失效模式。
例如，如果键合强度波动明显，就需要进一步分析是表面清洗、键合参数还是其他材料因素导致。
不能因为某一次试验的平均拉力提高，就直接认定整套工艺已经具备稳定量产能力。

4. 批次一致性验证

对于批量装载的铜引线框架，还需要考虑同一批次不同位置的处理效果，以及不同批次之间的数据波动。
如果只在腔体中的某个位置测试，不能代表其他位置也达到相同状态。
因此，正式导入生产前，应建立合理的抽样、检测和工艺记录方法。

八、为什么等离子清洗后，还需要关注铜表面的再次氧化？

对于铜引线框架来说，清洗完成并不代表表面状态可以永久保持。
如果铜表面在处理后重新暴露于空气中，可能随着温度、湿度及存放时间变化再次发生氧化或受到污染。
这也是为什么在半导体封装中，等离子清洗与后续工序之间的时间间隔值得关注。
例如，某种铜引线框架在处理后立即进入引线键合工序，测试表现较好。
但如果需要在生产现场暂存较长时间，表面状态可能与刚处理完成时不同。
因此，需要根据实际生产条件验证：
· 处理后立即加工的结果；
· 经过正常工序等待后的结果；
· 不同储存条件下的表面变化；
· 对最终键合或封装性能的影响。
必要时，可以评估受控储存或其他防止重新污染的措施。
不过，不建议直接规定所有铜引线框架必须在某个固定时间内完成后道加工。
不同材料和工艺条件下，允许的等待时间应通过实际测试确定。

九、铜引线框架等离子清洗机应该如何选型？

选择设备时，首先应明确处理对象。
例如，是裸铜引线框架、镀层铜支架，还是已经完成部分封装工序的电子组件。
不同产品对等离子体作用方式和材料保护的要求可能存在明显区别。
其次，应根据污染类型和目标工序选择处理路线。
如果需要重点去除有机污染，应评估适用的化学清洗机制。
如果需要控制铜氧化层，则应进一步评估物理清洗、还原性处理或其他适合的技术路线。
最后，还需要考虑生产能力和一致性。
对于批次式真空等离子设备，应关注：
· 有效装载量与料盒尺寸；
· 腔体与电极结构；
· 工艺气体控制能力；
· 处理时间及完整批次节拍；
· 不同装载位置的处理均匀性；
· 工艺参数记录与重复性。
对于需要与现有产线连接的项目，还可以结合输送方式、上下料结构和生产节拍评估在线式方案。
无论选择哪种设备，都应该以实际产品验证结果作为最终依据。

十、普乐斯铜引线框架等离子清洗解决方案

昆山普乐斯电子科技有限公司专注于等离子表面处理设备研发制造及材料表面改性工艺开发，面向半导体、精密电子及其他工业领域提供设备与应用解决方案。
针对铜引线框架、半导体封装基板及相关电子部件的表面处理需求，普乐斯可结合实际产品、工艺目标和生产方式进行设备选型与工艺验证。

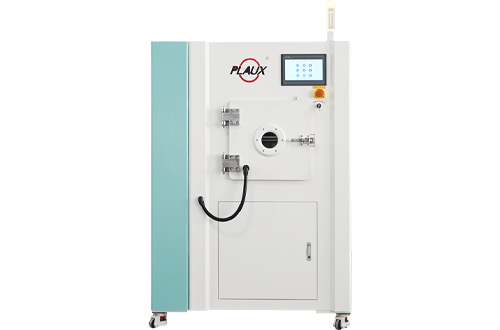

例如，普乐斯VPC-500F8半导体真空等离子清洗设备，可用于评估引线框架及相关半导体封装部件的批量表面处理需求。
该系列设备具有工艺参数控制、配方管理及面向料盒装载的结构配置，具体功能与适用性应以对应型号的实际配置为准。
对于铜支架清洗项目，工艺开发重点包括：
第一，明确表面污染物。
根据铜支架材料、表面镀层及前道加工工艺，判断主要处理对象是有机残留、氧化物还是其他污染。
第二，选择适合的处理机制。
结合材料性质，评估不同工艺气体及放电方式，避免仅凭通用参数确定清洗方案。
第三，验证实际后道性能。
以键合、固晶、塑封或其他实际加工要求为依据，评价处理后的界面性能。
第四，匹配批量生产要求。
通过合理的装载设计和工艺参数控制，评估处理一致性、实际产能及设备与产线的适配程度。
通过从污染分析、工艺试验到设备配置的系统化评估，为客户建立更加稳定、可重复的铜引线框架等离子表面处理工艺提供支持。

十一、铜引线框架等离子清洗常见问题

1. 氧气等离子能去除铜氧化层吗？

氧等离子通常更适合用于评估特定有机污染物的去除，但也可能促进暴露铜表面的氧化。
如果主要目标是去除铜氧化物，应考虑其他适当的处理机制，并通过实际检测验证。

2. 铜引线框架经过等离子清洗后会不会变色？

可能会。
表面颜色变化可能与氧化、表面形貌改变、污染物残留或其他因素有关。
不能仅凭外观变化判断清洗是否成功，也不能简单认为变色就一定代表氧化层加厚。

3. 氩等离子清洗会不会损伤铜表面？

在某些较强的离子轰击条件下，可能引起表面溅射、形貌改变或镀层损伤。
因此需要根据具体材料及设备结构控制处理条件。

4. 铜支架等离子清洗后，键合强度一定会提高吗？

不一定。
等离子清洗可能改善部分表面污染导致的键合问题，但最终结果还受到键合材料、设备参数及工艺条件影响。
正式导入生产前，仍需进行实际键合测试与一致性验证。

结语

铜引线框架等离子清洗的关键，并不是简单选择氧气、氩气或其他某一种工艺气体。
真正重要的是区分不同表面问题，并匹配适当的处理机制。
对于有机污染物，氧等离子可能具有相应的化学清洗优势。
对于某些较薄的表面污染层或氧化物，可以评估氩等离子等物理清洗方式。
而涉及金属氧化物还原的工艺，则需要结合具体材料、气体体系和设备安全条件进行验证。
不同工艺各有适用范围，不能简单相互替代。
在半导体封装制造中，稳定的铜引线框架处理工艺，应当同时满足表面状态控制、后道加工要求和批量生产一致性。
昆山普乐斯电子科技有限公司围绕真空等离子清洗、铜引线框架表面处理及半导体封装前处理需求，提供设备选型与工艺技术支持。
如您的产品存在铜支架表面污染、氧化层控制困难、引线键合不稳定或封装界面结合问题，欢迎联系普乐斯，结合实际材料和生产要求开展样品验证与工艺方案评估。
