过去讨论高速光模块时，我们更多关注：
800G什么时候放量？
1.6T什么时候普及？
但2026年的光互连产业已经开始明显向另一个方向推进：
3.2T、6.4T、NPO和CPO。
9月18日，Open CPX多源协议组织公布了面向CPO和NPO的连接与光模块规范，其中已经包括6.4T和7.2T连接方案，并面向更高密度AI集群互连应用。与此同时，近期公开展示的6.4T NPO和CPO光引擎，也说明光电器件向交换芯片和计算芯片附近进一步靠近，已经从概念讨论进入更具体的工程验证阶段。
对于做等离子表面处理的人来说，这类变化值得关注。
因为当光模块继续向：
更高带宽、更高集成度、更小封装空间
发展时，真正需要控制的已经不仅仅是某一个芯片性能。
封装里面每一个材料界面，都会越来越重要。

一、从1.6T到6.4T，真正变化的不只是“速度更快”

如果只是把6.4T理解成：
“比1.6T快了4倍。”
其实过于简单。
高速光互连的发展同时伴随着：
· 更高通道密度
· 更复杂的光电集成
· 更小的封装空间
· 更严格的功耗和散热要求
· 更多异质材料界面
· 更高的长期可靠性要求
例如NPO和CPO的一个重要方向，就是让光学引擎进一步靠近交换ASIC或者计算芯片，以降低高速电信号传输距离和功耗。
Ciena在2026年推出的6.4T Vesta 200光引擎，也把高密度、可靠性、低功耗和可维护性作为核心设计目标。
但器件越靠近芯片，封装就越紧凑。
这也意味着：
原本隐藏在制造过程中的微小界面问题，更有可能影响最终产品可靠性。

二、为什么光模块封装会特别关注“表面”？

因为光模块本身就是典型的多材料组合。
一个高速光模块或者光引擎中，可能同时存在：
芯片、
PCB或载板、
金属焊盘、
光学元件、
胶粘剂、
Underfill、
封装材料。
这些材料最后都要通过：
键合、
粘接、
焊接、
封装
连接在一起。
问题在于，真正参与结合的不是材料名称本身。
而是材料最外面的真实表面。
比如金属焊盘上可能存在：
有机残留、
氧化物、
助焊剂污染、
硅氧烷污染。
芯片或者基板表面，也可能在前道加工、搬运和储存中吸附微量有机物。
这些污染很多时候肉眼完全看不到。
但对于Wire Bonding、Die Attach和Underfill来说，一层很薄的污染就可能影响界面结合。
半导体封装领域的研究已经长期表明，等离子清洗可用于Wire Bonding电极清洁、Flip-Chip Bonding、Underfill和Molding前的表面处理。

三、Wire Bonding前为什么会使用等离子清洗？

光模块封装中，Wire Bonding是一个比较典型的应用。
金线或者其他键合线需要与焊盘形成可靠连接。
如果焊盘表面存在：
微量有机污染、
氧化层、
前道工艺残留，
就可能影响键合质量。
现场可能表现为：
键合强度不足、
Non-Stick-On-Pad，
或者后续出现Bond Lift等问题。
等离子清洗的价值，就是在正式键合之前进一步控制焊盘表面状态。
它不是简单追求：
“把焊盘洗得越干净越好。”
而是需要在：
污染去除、
材料保护、
键合性能
之间建立合理工艺窗口。
因为精密封装同样不适合过度处理。
早期电子封装研究已经指出，等离子能够改善Wire Bonding和封装材料附着，但如果工艺参数没有优化，过度处理同样可能带来负面结果。
这和我们一直强调的原则是一样的：
等离子不是越强越好，而是处理到刚好满足后道工艺。

四、Die Attach和点胶前，为什么表面洁净度越来越重要？

高速光模块里面并不只有Wire Bonding。
大量器件还涉及：
芯片贴装、
光学元件固定、
结构粘接、
密封点胶。
这些工艺最终都会形成材料界面。
例如胶水需要粘接金属、陶瓷、PCB或者其他基材。
如果基材表面存在一层微量有机污染，
即使胶水本身性能非常好，
最终粘接的实际上可能是：
胶水 → 污染层 → 基材
而不是：
胶水 → 基材。
随着封装尺寸越来越小，有效粘接面积也可能变得更加有限。
这时候局部污染占整个有效界面的比例就会提高。
因此，在高密度封装中，等离子精密清洗的重要性往往不只是：
“把接触角降下来。”
而是：
让后续真正参与粘接的界面更加一致。

五、Underfill为什么也是等离子表面处理的重要场景？

Flip-Chip以及高密度封装通常会涉及Underfill。
Underfill需要进入芯片与基板之间的细小间隙。
这时候材料表面的润湿状态，会直接影响胶体的流动和填充。
如果局部润湿性不足，就更容易出现：
填充不均匀、
局部空洞、
界面结合不足。
这些问题在后续温度循环中又可能逐渐发展成：
Delamination，
也就是界面分层。
Panasonic等半导体工艺设备厂商已经把等离子表面处理应用于Flip-Chip、Underfill和Molding前处理，通过改变表面润湿和洁净状态改善后道封装结合。
所以对于更高集成度的光引擎而言，
等离子的价值并不局限于一个单独工序。
它更像是：
封装界面质量控制中的一个前处理工具。

六、6.4T、NPO、CPO为什么会让“工艺稳定性”比“单次效果”更重要？

实验室处理一个样品并不困难。
真正困难的是：
量产1000件以后，
每一件都保持相同状态。
尤其高密度封装中，一个小界面缺陷最终可能导致整件高价值器件失效。
所以等离子工艺未来更值得关注的并不是：
功率能做到多大？
接触角能降到多低？
而是：

第一，处理均匀性

不同位置的焊盘、基板和结构区域能不能获得一致处理？

第二，低损伤

污染需要去除，但不能为了清洗而损伤：
金属层、
精细结构、
敏感材料。

第三，重复性

第一批和第一百批产品的处理状态能不能稳定？

第四，可追溯

功率、
气体、
压力、
时间以及产品批次
是否能够进行过程记录？
高速光模块越往高价值、高集成度发展，这些问题就越值得重视。

七、是不是所有光模块都应该增加等离子清洗？

也不是。
等离子工艺永远不应该为了“设备先进”而增加。
如果现有生产工艺已经能够稳定满足：
Wire Bonding、
点胶、
封装、
长期可靠性
要求，就没有必要为了增加一道工序而增加成本。
真正值得导入等离子的场景，通常是已经出现：
· Wire Bonding强度波动
· 焊盘污染
· 点胶润湿不稳定
· Underfill空洞
· 封装界面分层
· 不同批次可靠性波动
这时候再通过A/B测试判断：
加入等离子表面处理以后，
问题是否得到稳定改善。
工业工艺最终还是应该靠数据决定。

八、光模块等离子工艺应该怎么验证？

不能只测一次接触角。
更合理的逻辑是根据实际后道工艺验证。

如果用于Wire Bonding前

重点看：
Bond Pull、
Ball Shear、
键合失效模式。

如果用于Die Attach或者点胶

重点看：
胶水润湿、
剪切力、
拉力、
破坏位置。

如果用于Underfill和封装

则需要进一步关注：
Void、
Delamination，
以及后续高温高湿、冷热循环等可靠性表现。
最终目的是建立：
等离子参数和最终封装性能之间的对应关系。
而不是单独追求一个表面数据。

九、从光模块到光引擎，等离子表面处理的角色也在变化

过去很多人理解等离子清洗，还是：
“把产品表面洗干净。”
但随着半导体先进封装和高密度光电集成的发展，这种理解已经不够完整。
等离子在实际生产中的角色正在更多地变成：
**精密清洁
· 表面活化
· 界面控制。**
这三件事最终服务的不是设备本身。
而是：
Wire Bonding能不能稳定，
胶水能不能可靠粘接，
Underfill有没有空洞，
封装以后能不能通过长期可靠性验证。

结语

从800G、1.6T走向3.2T、6.4T，再到NPO和CPO，
光互连的变化不仅仅发生在传输速率上。
随着光学引擎不断靠近ASIC和计算芯片，封装正在向：
更高密度、更高集成度和更复杂界面
发展。
2026年9月发布的Open CPX规范已经把6.4T、7.2T CPO/NPO连接推到了更加明确的标准化阶段。
对于等离子表面处理来说，
这并不意味着：
未来所有光模块都必须增加一道等离子工艺。
真正值得关注的是：
当封装界面越来越密集、产品价值越来越高以后，如何把那些肉眼看不见的表面污染和界面波动控制住。
而这恰恰是等离子精密清洗和表面改性能够发挥价值的地方。

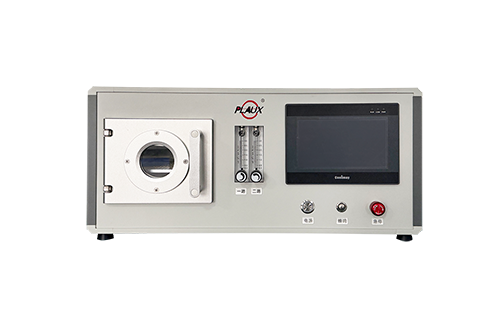

昆山普乐斯电子科技有限公司专注于等离子表面处理设备及材料表面改性工艺，可针对光模块、光电器件及精密电子封装中的Wire Bonding、Die Attach、点胶、Underfill等工艺，根据实际产品、材料和可靠性要求进行样品测试与工艺验证，为后续量产建立更加稳定的表面处理工艺窗口。
