等离子清洗机的功率大小对清洗效果有何影响？
文章导读：等离子清洗机的功率大小是影响清洗、活化、刻蚀效果的核心参数，直接决定等离子体的能量密度、活性粒子浓度及作用强度。以下是功率对清洗效果的具体影响、不同场景的功率选择原则及典型案例：
等离子清洗机的功率大小是影响清洗、活化、刻蚀效果的核心参数，直接决定等离子体的能量密度、活性粒子浓度及作用强度。以下是功率对清洗效果的具体影响、不同场景的功率选择原则及典型案例：
低功率（<100W）：电离不充分，活性粒子少，仅能去除表面轻度油污，活化效果差；
中功率（100-500W）：电离充分，活性粒子浓度适中，兼顾清洁 / 活化效率与基材保护；
高功率（>500W）：电离饱和，活性粒子浓度达峰值，适合重度污染清除或深度刻蚀。
2、离子轰击能量功率越高 → 离子加速动能越大 → 物理轰击作用越强。
低功率：离子动能小，物理轰击弱，适合热敏材料（如 PI、PVC）的轻度活化；
高功率：离子动能大，物理轰击强，可快速剥离氧化层、颗粒杂质，但易造成基材表面损伤（如塑料表面碳化、金属表面粗糙度过高）。
3、腔体温度功率越高 → 等离子体能量转化为热能越多 → 腔体与工件温度越高。
低功率（<200W）：工件温度≤40℃，适合光学镜片、精密芯片等热敏件；
高功率（>500W）：工件温度可达 80-150℃，可能导致塑料变形、光刻胶失效、金属氧化加速。
有机污染物的清除依赖 自由基氧化反应（将有机物分解为 CO₂、H₂O），功率影响氧化速率：
低功率（50-150W）：自由基浓度低，氧化反应慢，需延长处理时间（如 10-20 分钟），适合微量油污（如指纹）的清洁；
中功率（150-300W）：自由基浓度适中，氧化速率与基材温度平衡，5-10 分钟即可清除脱模剂、助焊剂等中度污染，是最常用区间；
高功率（300-800W）：自由基浓度饱和，氧化速率快，3-5 分钟可清除厚层光刻胶、重度油污，但易导致基材表面过度氧化（如金属表面生成厚氧化层）。
2. 对金属表面去氧化层的影响（以 Ar 等离子体为例）
金属氧化层的去除依赖 离子物理轰击，功率决定轰击强度：
低功率（100-200W）：离子动能小，仅能去除表面疏松氧化层（如 CuO 表层），无法清除致密氧化层（如不锈钢 Cr₂O₃）；
中功率（200-400W）：离子动能适中，可快速剥离致密氧化层，同时不会过度粗糙化金属表面；
高功率（>400W）：离子动能过大，会刻蚀金属基体，导致表面粗糙度 Ra 从 0.1μm 升至 0.5μm 以上，影响后续镀层附着力。
3. 对塑料表面活化的影响（以 Ar/O₂混合等离子体为例）
塑料活化的核心是 引入极性基团（-OH、-COOH），功率影响基团引入效率与表面损伤：
低功率（50-150W）：极性基团引入量少，表面能仅从 30mN/m 升至 45mN/m，粘接 / 印刷效果差；
中功率（150-300W）：极性基团引入量达峰值，表面能升至 60-70mN/m，且表面无损伤，是塑料活化最优区间；
高功率（>300W）：极性基团引入量饱和，但离子轰击会破坏塑料分子链，导致表面碳化、脆性增加，长期使用易开裂。
4. 对精密刻蚀的影响（以 CF₄等离子体刻蚀硅为例）
刻蚀效果依赖 物理轰击 + 化学刻蚀 协同作用，功率决定刻蚀速率与均匀性：
低功率（100-300W）：刻蚀速率慢（0.1-0.5μm/min），但均匀性好（±2%），适合高精度微结构刻蚀（如 MEMS 微流道）；
中功率（300-600W）：刻蚀速率适中（0.5-1μm/min），均匀性与速率平衡，适合批量刻蚀；
高功率（>600W）：刻蚀速率快（>1μm/min），但均匀性变差（±5% 以上），且易出现侧向刻蚀，导致微结构尺寸偏差。

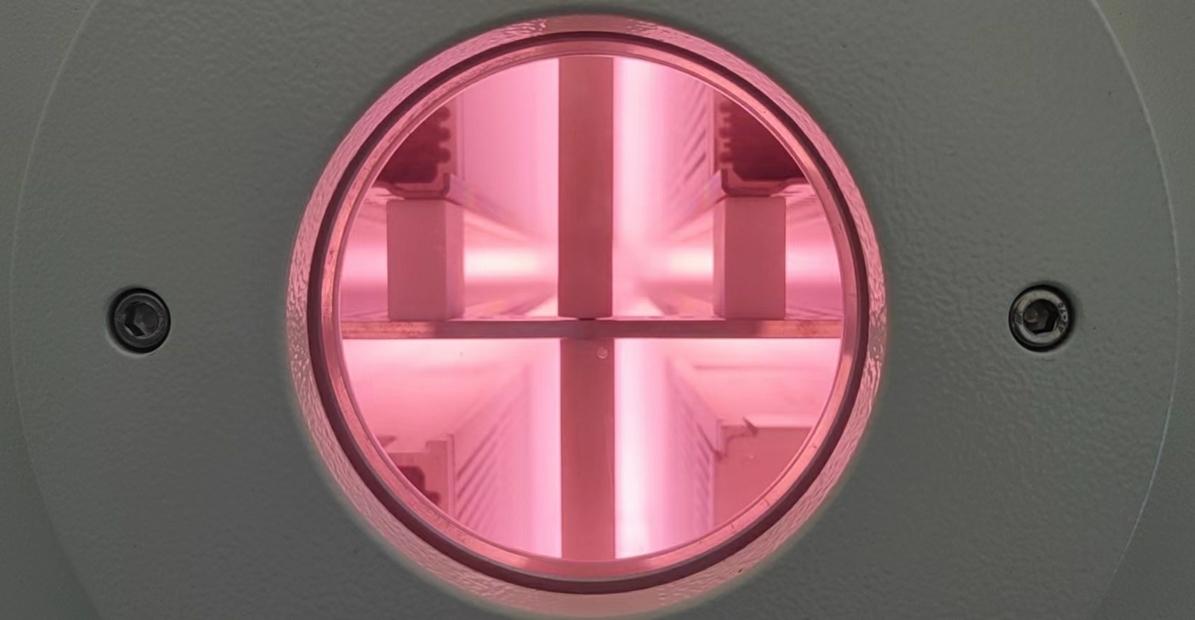

一、 功率对等离子体特性的核心影响
1、活性粒子浓度功率越高 → 电场能量越强 → 气体电离程度越高 → 等离子体中离子、自由基浓度越高。低功率（<100W）：电离不充分，活性粒子少，仅能去除表面轻度油污，活化效果差；
中功率（100-500W）：电离充分，活性粒子浓度适中，兼顾清洁 / 活化效率与基材保护；
高功率（>500W）：电离饱和，活性粒子浓度达峰值，适合重度污染清除或深度刻蚀。
2、离子轰击能量功率越高 → 离子加速动能越大 → 物理轰击作用越强。
低功率：离子动能小，物理轰击弱，适合热敏材料（如 PI、PVC）的轻度活化；
高功率：离子动能大，物理轰击强，可快速剥离氧化层、颗粒杂质，但易造成基材表面损伤（如塑料表面碳化、金属表面粗糙度过高）。
3、腔体温度功率越高 → 等离子体能量转化为热能越多 → 腔体与工件温度越高。
低功率（<200W）：工件温度≤40℃，适合光学镜片、精密芯片等热敏件；
高功率（>500W）：工件温度可达 80-150℃，可能导致塑料变形、光刻胶失效、金属氧化加速。
二、 功率对不同处理目标的具体影响
1. 对有机污染物清洁的影响（以 O₂等离子体为例）有机污染物的清除依赖 自由基氧化反应（将有机物分解为 CO₂、H₂O），功率影响氧化速率：
低功率（50-150W）：自由基浓度低，氧化反应慢，需延长处理时间（如 10-20 分钟），适合微量油污（如指纹）的清洁；
中功率（150-300W）：自由基浓度适中，氧化速率与基材温度平衡，5-10 分钟即可清除脱模剂、助焊剂等中度污染，是最常用区间；
高功率（300-800W）：自由基浓度饱和，氧化速率快，3-5 分钟可清除厚层光刻胶、重度油污，但易导致基材表面过度氧化（如金属表面生成厚氧化层）。
2. 对金属表面去氧化层的影响（以 Ar 等离子体为例）
金属氧化层的去除依赖 离子物理轰击，功率决定轰击强度：
低功率（100-200W）：离子动能小，仅能去除表面疏松氧化层（如 CuO 表层），无法清除致密氧化层（如不锈钢 Cr₂O₃）；
中功率（200-400W）：离子动能适中，可快速剥离致密氧化层，同时不会过度粗糙化金属表面；
高功率（>400W）：离子动能过大，会刻蚀金属基体，导致表面粗糙度 Ra 从 0.1μm 升至 0.5μm 以上，影响后续镀层附着力。
3. 对塑料表面活化的影响（以 Ar/O₂混合等离子体为例）
塑料活化的核心是 引入极性基团（-OH、-COOH），功率影响基团引入效率与表面损伤：
低功率（50-150W）：极性基团引入量少，表面能仅从 30mN/m 升至 45mN/m，粘接 / 印刷效果差；
中功率（150-300W）：极性基团引入量达峰值，表面能升至 60-70mN/m，且表面无损伤，是塑料活化最优区间；
高功率（>300W）：极性基团引入量饱和，但离子轰击会破坏塑料分子链，导致表面碳化、脆性增加，长期使用易开裂。
4. 对精密刻蚀的影响（以 CF₄等离子体刻蚀硅为例）
刻蚀效果依赖 物理轰击 + 化学刻蚀 协同作用，功率决定刻蚀速率与均匀性：
低功率（100-300W）：刻蚀速率慢（0.1-0.5μm/min），但均匀性好（±2%），适合高精度微结构刻蚀（如 MEMS 微流道）；
中功率（300-600W）：刻蚀速率适中（0.5-1μm/min），均匀性与速率平衡，适合批量刻蚀；
高功率（>600W）：刻蚀速率快（>1μm/min），但均匀性变差（±5% 以上），且易出现侧向刻蚀，导致微结构尺寸偏差。
三、 不同材料与场景的功率选择原则
| 处理目标 | 材料类型 | 推荐功率范围 | 核心注意事项 |
| 有机污染物清洁 | 塑料、玻璃、金属 | 150-300W | 避免高功率导致基材氧化 / 碳化 |
| 金属去氧化层 | 铜、铝、钛合金 | 200-400W | 高功率易造成表面粗糙化 |
| 塑料表面活化 | PP、PE、ABS、PI | 100-300W | 热敏塑料（如 PI）选低功率 |
| 精密刻蚀 | 硅、二氧化硅 | 100-500W | 高精度刻蚀选低功率，批量刻蚀选中功率 |
| 热敏件清洗 | 光学镜片、芯片 | 50-150W | 严格控制功率，避免温度过高 |
四、 功率与其他参数的协同优化
功率并非单独作用，需与气体配比、真空度、处理时间协同调整：
低功率 + 长处理时间：适合热敏件，避免损伤；
中功率 + 适中时间：兼顾效率与效果，是通用方案；
高功率 + 短处理时间：适合重度污染，但需严格监控温度与表面状态。
总结
功率对清洗效果的影响是 “先提升后衰减” 的非线性关系：在最优功率区间内，功率提升会显著增强清洁 / 活化效率；超过阈值后，功率继续提升不仅无法改善效果，还会导致基材损伤、成本增加。实际应用中需根据材料类型、处理目标、产能需求确定最佳功率，而非盲目追求高功率。
亲，如果您对等离子体表面处理机有需求或者想了解更多详细信息，欢迎点击普乐斯的在线客服进行咨询，或者直接拨打全国统一服务热线400-816-9009，普乐斯恭候您的来电！
苏公网安备 32058302002178号
